ミスミ

ミスミ

シャフト　全長表面処理

シャフト　全長表面処理

画像をクリックして拡大イメージを表示する

  • 規格拡大
  • 規格変更
評価 4.5平均満足度4.5 この商品のレビューをみる（9件）
通常価格(税別)
 -
税込価格
 -

【特長】 軸端加工部にも表面処理が施されているシャフトです。さらに新規格がぞく...

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

リンクを利用したストッパ解除機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定80件の候補があります。

Loading...

外形図・規格表

外形図

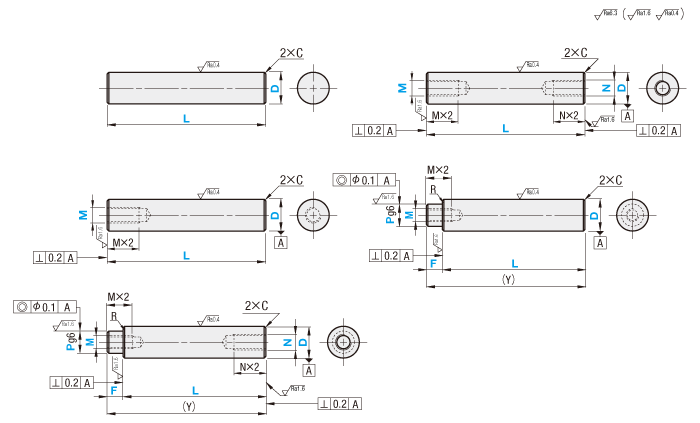

シャフト　全長表面処理:関連画像

ストレートタイプPSFCJ

両端めねじタイプPSFCW

片端めねじタイプPSFCT

片端段付めねじタイプPSFCG

片端段付両端めねじタイプPSFCA

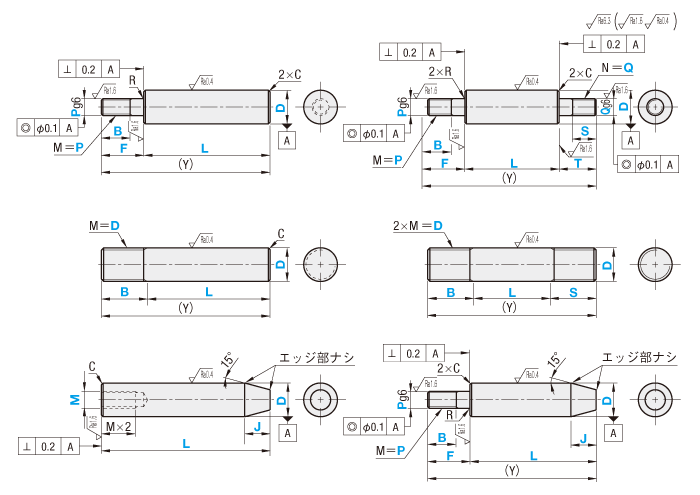

シャフト　全長表面処理:関連画像

片端おねじタイプPSFCN

両端おねじタイプPSFCM

片端おねじ・軸径同寸タイプPSFCQ

両端おねじ・軸径同寸タイプPSFCL

片端テーパ・片端めねじタイプPSFTCA

片端テーパ・片端おねじタイプPSFTCB

[ ! ]L、F、T寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。

[ ! ]摺動にて使用する場合は、無給油ブッシュをご使用ください。>>こちら
（無電解ニッケルメッキ品にリニアブシュ・リニアボールブッシュ等の
ボール転動品を使用すると、メッキが剥離する恐れがあります。）

[ ! ]軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]Ｌ寸公差・真円度・真直度・直角度・同軸度・硬度変化は>>こちら
[ ! ]形状により軸端面にセンター穴が付く場合があります。



TypeD公差[ M ]材質[ H ]硬度[ S ]表面処理
ストレート片端めねじ両端めねじ片端段付めねじ片端段付両端めねじ
PSFCJPSFCTPSFCＷPSFCGPSFCAg6SUJ2相当高周波焼入
有効硬化層深さ>> こちら
SUJ2相当 58HRC～		無電解ニッケルメッキ
TypeD公差[ M ]材質[ H ]硬度[ S ]表面処理
片端おねじ両端おねじ片端おねじ・
軸径同寸		両端おねじ・
軸径同寸		片端テーパ・
片端めねじ		片端テーパ・
片端おねじ
PSFCNPSFCMPSFCQPSFCLPSFTCAPSFTCBg6SUJ2相当高周波焼入
有効硬化層深さ>> こちら
SUJ2相当 58HRC～		無電解ニッケルメッキ

規格表

型式−L−F−P−M−N
PSFCJ20−75
PSFCT20−525    −M8
PSFCW20−525    −M8−N8
PSFCG20−400−F25−P16−M10
PSFCA20−400−F25−P16−M10−N10
型式−L−F−B−P−T−S−Q−J−M
PSFCN20−950−F50−B30−P10
PSFCM20−300−F30−B20−P8−T20−S15−Q10
PSFCQ12−500  −B20
PSFCL12−500  −B20    −S20
PSFTCA20−350            −J15−M6
PSFTCB20−350−F40−B30−P10      −J10
■ストレートタイプ　片端めねじタイプ　両端めねじタイプ
型式指定1mm単位選択C
TypeDLM
(並目)		N(並目)(両端めねじのみ)
ストレートタイプ
PSFCJ

片端めねじタイプ
PSFCT

両端めねじタイプ
PSFCW		820〜 800345        345        0.5
以下
1020〜 8003456       3456
1220〜1000 4568       4568
1525〜1000 456810      456810
2030〜1000 45681012     45681012    1.0
以下
2535〜1000 4568101216    4568101216
3035〜1000   6810121620     6810121620
3535〜1000    81012162024     81012162024
4050〜1000     101216202430     101216202430
5065〜1000      1216202430      1216202430
[ ! ]片端めねじタイプ　全長Lは、M×2≦Lが必要です。M×2.5＋4≧Lの場合、タップ下穴が貫通します。
[ ! ]両端めねじタイプ　全長LはM×2＋N×2≦Lが必要です。M×2＋N×2＝Lの場合めねじは通しになりません。
M×2.5＋4＋N×2.5＋4≧Lの場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップ有効長が短くなります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■片端段付めねじ　片端段付両端めねじ
型式指定1mm単位選択(Y)
Max.		RC
TypeDLFPM
(並目)		N(並目)(片端段付両端めねじのみ)
片端段付めねじ
PSFCG

片端段付
両端めねじ
PSFCA		825〜7982≦F≦P×463          345        8000.4
以下		0.5
以下
1025〜7986〜 8345        3456       800
1225〜9986〜103456        4568      1000
1525〜9986〜133456810      456810     1000
2025〜9988〜17 45681012     45681012    10001.0
以下
2525〜9988〜22 4568101216    4568101216   1000
3025〜9989〜27  5681012162024    6810121620  1000
3525〜9989〜32  5681012162024     81012162024 10000.5
以下
4025〜99811〜37   68101216202430     1012162024301000
5025〜99811〜47   68101216202430      12162024301000
[ ! ]片端段付めねじタイプ　 P寸法はM＋3≦Pが必要です。全長（Y）は、M×2≦（Y）が必要です。M×2.5＋4≧（Y）の場合、タップ下穴が貫通します。
[ ! ]片端段付両端めねじタイプ　P寸はM＋3≦Pが必要です。全長（Y）はM×2＋N×2≦（Y）が必要です。M×2＋N×2＝（Y）の場合めねじ通しになりません。
M×2.5＋4＋N×2.5＋4≧（Y）の場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップ有効長が短くなります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■片端おねじタイプ　両端おねじタイプ
型式指定1mm単位Ｐ(並目)・Ｑ(並目)
両端おねじのみ選択		(Y)
Max.		RC
TypeDLF・T(両端おねじのみ)B・S(両端おねじのみ)
片端おねじタイプ
PSFCN

両端おねじタイプ
PSFCM		825〜7982≦F≦P×5(P・Q≦6のとき)
B(S)≦F－2

(P・Q＝8・10のとき)
B(S)≦F－3

(P・Q≧12)
B(S)≦F－5

[ ! ]B(S)≧Pitch×3		3456       8000.4
以下		0.5
以下
1025〜798 4568      800
1225〜998  56810     1000
1525〜998  5681012    10001.0
以下
2025〜998   68101216   1000
2525〜998    81012162024 1000
3025〜998    81012162024 1000
3525〜998     10121620243010000.5
以下
4025〜998      12162024301000
5025〜998       162024301000
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■片端おねじ・軸径同寸タイプ　両端おねじ・軸径同寸タイプ
型式指定1mm単位M
(並目)		(Y)
Max.		C
TypeDLB・S(両端おねじのみ)
片端おねじ
PSFCQ

両端おねじ
PSFCL		825〜7937〜4088000.5
以下
1025〜7958〜5010800
1225〜9919〜60121000
2025〜98713〜1002010001.0
以下
3025〜98218〜150301000
[ ! ]軸径同寸タイプはL寸法を優先しますので、B（S）寸法のねじ有効長さB（S）－（Pitch×2）となります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■片端テーパ・片端めねじ　片端テーパ・片端おねじ
型式指定1mm単位P(並目)
おねじのみ選択		M(並目)
(めねじのみ)		指定1mm単位(Y)
Max.		RC
TypeDLF(おねじのみ)B(おねじのみ)J
片端テーパ・片端めねじ
PSFTCA

片端テーパ・片端おねじ
PSFTCB		825〜5002≦F≦P×5(P≦6のとき)
B≦F－2
(P＝8・10のとき)
B≦F－3
(P≧12のとき)
B≦F−5
(ねじなしのとき)
B＝0		3456      345     5〜105100.4
以下		0.5
以下
1025〜500 4568     3456    5〜14510
1225〜500  56810     4568   5〜18510
1525〜500  5681012    4568   10〜24510
2025〜500   68101216   45681012 10〜325101.0
以下
3025〜500    81012162024 456810121610〜32510
[ ! ]L寸はL−J≧20が必要。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■おねじ部C面取り詳細

ねじの
呼びM		ピッチ
P		面取りC
(参考値)
30.500.50
40.700.75
50.800.75
61.001.00
81.251.25
101.501.50
121.751.75
162.002.00
202.502.50
243.003.00
303.503.50
おねじ先端C面取り

追加工詳細

■出荷日

 5 日目出荷


・追加工詳細は下記よりご確認ください。
 ※追加工部にも表面処理されます。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。



■ストレートタイプ、片端めねじタイプ、両端めねじタイプ、片端段付めねじ、片端段付両端めねじ

追加工コード追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

シャフト 全長表面処理 関連画像1_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ]L寸単位0.1mm指定可

[ NG ]片端おねじ・軸径同寸タイプは適用不可		PSFCW20-525.5-M8-N8-LKC500
SC

スパナ溝1箇所追加

シャフト 全長表面処理 関連画像2_追加工詳細

DWℓ1 DWℓ1
878 252210
108 302715
121010 3530
1513 403620
2017 5041
[ ! ]SC=指定1mm単位
[ ! ]SC+ℓ1≦L
[ ! ]SC≧0		PSFCW20-525-M8-N8-SC5400
FC

平面取り1箇所追加

シャフト 全長表面処理 関連画像3_追加工詳細

Dｈ
8～151
20～402
503
[ ! ]FC,E=指定1mm単位
[ ! ]FC≦D×3
[ ! ]1.5×D＜FCの場合、FC≦L/2
[ ! ]E=0またはE≧2		PSFCW20-525-M8-N8-FC10-E8200
MSC
NSC

めねじを細目ねじに変更

シャフト 全長表面処理 関連画像4_追加工詳細

D・PMSC・NSC
128
15810
208101214
25～35810121418
40 10121418
50  121418
ピッチ1.01.251.5
[ ! ]D=12以上適用

[ NG ]MD・NDとの併用不可		PSFCW20-525-MSC14-NSC14MSC：300
NSC：300


■片端おねじタイプ、両端おねじタイプ、片端おねじ・軸径同寸タイプ、両端おねじ・軸径同寸タイプ、片端テーパ・片端めねじ、片端テーパ・片端おねじ

追加工コード追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

シャフト 全長表面処理 関連画像5_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ]L寸単位0.1mm指定可

[ NG ]片端おねじタイプにてD-P≦2の場合は適用不可
[ NG ]軸径同寸タイプは適用不可		PSFCN30-250.5-F40-B30-P10-LKC500
SC

スパナ溝1箇所追加

シャフト 全長表面処理 関連画像6_追加工詳細

DWℓ1 DWℓ1
878 252210
108 302715
121010 3530
1513 403620
2017 5041
[ ! ]SC=指定1mm単位
[ ! ]SC+ℓ1≦L
[ ! ]SC≧0		PSFCN30-250-F40-B30-P10-SC5400
FC

平面取り1箇所追加

シャフト 全長表面処理 関連画像7_追加工詳細

Dｈ
8～151
20～402
503
[ ! ]FC,E=指定1mm単位
[ ! ]FC≦D×3、
[ ! ]1.5×D＜FCの場合、FC≦L/2
[ ! ]E=0またはE≧2

[ NG ]テーパタイプは適用不可		PSFCN30-250-F40-B30-P10-FC10-E8200
MSC

めねじを細目ねじに変更

シャフト 全長表面処理 関連画像8_追加工詳細

D・PMSC・NSC
128
15810
208101214
25～35810121418
40 10121418
50  121418
ピッチ1.01.251.5
[ ! ]片端めねじ・片端段付めねじタイプに適用
[ ! ]片端めねじタイプはD寸法、片端段付めねじタイプはP寸法を基準に指定してください。		PSFCT20-350-MSC12300
PC
QC

逃げ溝追加

シャフト 全長表面処理 関連画像9_追加工詳細

・並目ねじの場合

・細目ねじ追加工と組み合わせた場合

P
Q		PC
QC
64.4
86.0
107.7
129.4
1613.0
2016.4
2419.6
3025.0
PMC
QMC		PC
QC
64.8
86.4
108.4
1210.4
1513.4
1715.4
2018.4
2522.7
3022.7
PMC
QMC		PC
QC
108
129.7
1411.7
1815.7
[ ! ]逃げ溝幅=F（T）-B（S）
[ ! ]片端・両端（PSFCN、PSFCM）おねじタイプのみ適用

[ NG ]M3～M5は適用不可		SFAM30-300-F40-B30-P20-T50-S40-Q16-PC-QC無料
PMC
PMS
QMC
QMS

おねじを細目ねじに変更

シャフト 全長表面処理 関連画像10_追加工詳細

DPMC・QMCPMS・QMS
83456
10 4568
12  56810      10
15  5681012     1012
20   6810121517   10121418
25    81012151720  10121418
30    8101215172025 10121418
35     1012151720253010121418
40      121517202530 121418
50       1517202530  1418
ピッチ0.350.50.751.01.51.251.5
[ ! ]片端おねじタイプのみ適用

【ベアリングナット 細目追加工】
左端を「PMC」、右端を「QMC」と指定

【シリンダ 細目追加工】
左端を「PMS」、右端を「QMS」と指定		PSFCN20-300-F30-B20-PMC15300

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

シャフト　全長表面処理 関連画像1_真円度

■真直度測定方法

シャフト　全長表面処理 関連画像2_真円度
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
外径g6のシャフト（焼き入れ）
D真円度 M
を超え以下
7130.004
13200.005
20400.006
40500.007
単位：mm
■真直度 K
外径g6のシャフト（焼き入れ）
DL真直度 K
8～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
■L寸法公差
外径g6のシャフト（焼き入れ）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
単位：mm

■同軸度・直角度

シャフト　全長表面処理 関連画像1_同軸度・直角度
シャフト　全長表面処理 関連画像2_同軸度・直角度
シャフト　全長表面処理 関連画像3_同軸度・直角度

硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

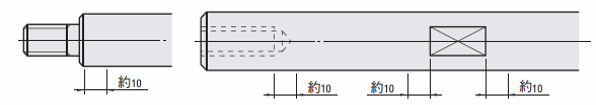

■硬度低下範囲

・加工部から10mm程度



(例)

シャフト　全長表面処理 関連画像1_硬度低下範囲


■焼なましによる硬度低下加工部

・おねじ ・段付 ・テーパ ・スパナ溝 ・キー溝 ・平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当
8・100.5以上
120.7以上
15・20
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

シャフト　全長表面処理 関連画像1_メッキ層について


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
軸端形状（左）
軸端形状（右）
軸径 D(φ)
長さ L(mm)
端部種類
おねじ(並目) [P](mm)
おねじ(並目) [Q](mm)
おねじ細目ねじ変更 [PMC](mm)
めねじ(並目) [M](mm)
おねじ細目ねじ変更 [PMS](mm)
おねじ細目ねじ変更 [QMC](mm)
おねじ細目ねじ変更 [QMS](mm)
めねじ(並目) [N](mm)
めねじMを細目ねじ変更 [MSC](mm)
めねじNを細目ねじ変更[NSC](mm)
B(mm)
F(mm)
J(mm)
P(mm)
S(mm)
T(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
おねじ
おねじ
8
25 ～ 796
両端おねじ
3 ～ 6
3 ～ 6
-
-
-
-
-
-
-
-
0 ～ 56
2 ～ 56
-
-
0 ～ 56
2 ～ 56
10

1個

-( - )

5日目

おねじ
おねじ
8
25 ～ 796
両端おねじ
3 ～ 6
-
-
-
-
3 ～ 6
-
-
-
-
0 ～ 56
2 ～ 56
-
-
0 ～ 56
2 ～ 56
10

1個

-( - )

5日目

おねじ
おねじ
8
25 ～ 796
両端おねじ
-
3 ～ 6
3 ～ 6
-
-
-
-
-
-
-
0 ～ 56
2 ～ 56
-
-
0 ～ 56
2 ～ 56
10

1個

-( - )

5日目

おねじ
おねじ
8
25 ～ 796
両端おねじ
-
-
3 ～ 6
-
-
3 ～ 6
-
-
-
-
0 ～ 56
2 ～ 56
-
-
0 ～ 56
2 ～ 56
10

1個

-( - )

5日目

おねじ
おねじ
10
25 ～ 796
両端おねじ
4 ～ 8
4 ～ 8
-
-
-
-
-
-
-
-
0 ～ 70
2 ～ 70
-
-
0 ～ 70
2 ～ 70
10

1個

-( - )

5日目

おねじ
おねじ
10
25 ～ 796
両端おねじ
4 ～ 8
-
-
-
-
4 ～ 8
-
-
-
-
0 ～ 70
2 ～ 70
-
-
0 ～ 70
2 ～ 70
10

1個

-( - )

5日目

おねじ
おねじ
10
25 ～ 796
両端おねじ
-
4 ～ 8
4 ～ 8
-
-
-
-
-
-
-
0 ～ 70
2 ～ 70
-
-
0 ～ 70
2 ～ 70
10

1個

-( - )

5日目

おねじ
おねじ
10
25 ～ 796
両端おねじ
-
-
4 ～ 8
-
-
4 ～ 8
-
-
-
-
0 ～ 70
2 ～ 70
-
-
0 ～ 70
2 ～ 70
10

1個

-( - )

5日目

おねじ
おねじ
12
25 ～ 996
両端おねじ
5 ～ 10
5 ～ 10
-
-
-
-
-
-
-
-
0 ～ 84
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
12
25 ～ 996
両端おねじ
5 ～ 10
-
-
-
-
5 ～ 10
-
-
-
-
0 ～ 84
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
12
25 ～ 996
両端おねじ
5 ～ 10
-
-
-
-
-
10
-
-
-
0 ～ 84
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
12
25 ～ 996
両端おねじ
-
5 ～ 10
5 ～ 10
-
-
-
-
-
-
-
0 ～ 84
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
12
25 ～ 996
両端おねじ
-
-
5 ～ 10
-
-
5 ～ 10
-
-
-
-
0 ～ 84
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
12
25 ～ 996
両端おねじ
-
-
5 ～ 10
-
-
-
10
-
-
-
0 ～ 84
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
12
25 ～ 996
両端おねじ
-
5 ～ 10
-
-
10 ～ 12
-
-
-
-
-
0 ～ 84
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
12
25 ～ 996
両端おねじ
-
-
-
-
10 ～ 12
5 ～ 10
-
-
-
-
0 ～ 84
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
12
25 ～ 996
両端おねじ
-
-
-
-
10 ～ 12
-
10
-
-
-
0 ～ 84
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
15
25 ～ 996
両端おねじ
5 ～ 12
5 ～ 12
-
-
-
-
-
-
-
-
0 ～ 112
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
15
25 ～ 996
両端おねじ
5 ～ 12
-
-
-
-
5 ～ 15
-
-
-
-
0 ～ 112
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
15
25 ～ 996
両端おねじ
5 ～ 12
-
-
-
-
-
10 ～ 12
-
-
-
0 ～ 112
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
15
25 ～ 996
両端おねじ
-
5 ～ 12
5 ～ 12
-
-
-
-
-
-
-
0 ～ 112
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
15
25 ～ 996
両端おねじ
-
-
5 ～ 12
-
-
5 ～ 15
-
-
-
-
0 ～ 112
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
15
25 ～ 996
両端おねじ
-
-
5 ～ 12
-
-
-
10 ～ 12
-
-
-
0 ～ 112
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
15
25 ～ 996
両端おねじ
-
5 ～ 12
-
-
10 ～ 14
-
-
-
-
-
0 ～ 112
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
15
25 ～ 996
両端おねじ
-
-
-
-
10 ～ 14
5 ～ 15
-
-
-
-
0 ～ 112
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
15
25 ～ 996
両端おねじ
-
-
-
-
10 ～ 14
-
10 ～ 12
-
-
-
0 ～ 112
2 ～ 84
-
-
0 ～ 84
2 ～ 84
10

1個

-( - )

5日目

おねじ
おねじ
20
25 ～ 1000
両端おねじ
6 ～ 20
6 ～ 16
-
-
-
-
-
-
-
-
0 ～ 140
2 ～ 140
-
-
0 ～ 140
2 ～ 140
10

1個

-( - )

5日目

おねじ
おねじ
20
25 ～ 1000
両端おねじ
6 ～ 20
-
-
-
-
6 ～ 20
-
-
-
-
0 ～ 140
2 ～ 140
-
-
0 ～ 140
2 ～ 140
10

1個

-( - )

5日目

おねじ
おねじ
20
25 ～ 1000
両端おねじ
6 ～ 20
-
-
-
-
-
10 ～ 18
-
-
-
0 ～ 140
2 ～ 140
-
-
0 ～ 140
2 ～ 140
10

1個

-( - )

5日目

おねじ
おねじ
20
25 ～ 1000
両端おねじ
-
6 ～ 16
6 ～ 17
-
-
-
-
-
-
-
0 ～ 140
2 ～ 140
-
-
0 ～ 140
2 ～ 140
10

1個

-( - )

5日目

おねじ
おねじ
20
25 ～ 1000
両端おねじ
-
-
6 ～ 17
-
-
6 ～ 20
-
-
-
-
0 ～ 140
2 ～ 140
-
-
0 ～ 140
2 ～ 140
10

1個

-( - )

5日目

おねじ
おねじ
20
25 ～ 1000
両端おねじ
-
-
6 ～ 17
-
-
-
10 ～ 18
-
-
-
0 ～ 140
2 ～ 140
-
-
0 ～ 140
2 ～ 140
10

1個

-( - )

5日目

おねじ
おねじ
20
25 ～ 1000
両端おねじ
-
6 ～ 16
-
-
10 ～ 18
-
-
-
-
-
0 ～ 140
2 ～ 140
-
-
0 ～ 140
2 ～ 140
10

1個

-( - )

5日目

おねじ
おねじ
20
25 ～ 1000
両端おねじ
-
-
-
-
10 ～ 18
6 ～ 20
-
-
-
-
0 ～ 140
2 ～ 140
-
-
0 ～ 140
2 ～ 140
10

1個

-( - )

5日目

おねじ
おねじ
20
25 ～ 1000
両端おねじ
-
-
-
-
10 ～ 18
-
10 ～ 18
-
-
-
0 ～ 140
2 ～ 140
-
-
0 ～ 140
2 ～ 140
10

1個

-( - )

5日目

おねじ
おねじ
25
25 ～ 1000
両端おねじ
8 ～ 24
8 ～ 24
-
-
-
-
-
-
-
-
0 ～ 168
2 ～ 168
-
-
0 ～ 168
2 ～ 168
10

1個

-( - )

5日目

おねじ
おねじ
25
25 ～ 1000
両端おねじ
8 ～ 24
-
-
-
-
8 ～ 20
-
-
-
-
0 ～ 168
2 ～ 168
-
-
0 ～ 168
2 ～ 168
10

1個

-( - )

5日目

おねじ
おねじ
25
25 ～ 1000
両端おねじ
8 ～ 24
-
-
-
-
-
10 ～ 18
-
-
-
0 ～ 168
2 ～ 168
-
-
0 ～ 168
2 ～ 168
10

1個

-( - )

5日目

おねじ
おねじ
25
25 ～ 1000
両端おねじ
-
8 ～ 24
8 ～ 20
-
-
-
-
-
-
-
0 ～ 168
2 ～ 168
-
-
0 ～ 168
2 ～ 168
10

1個

-( - )

5日目

おねじ
おねじ
25
25 ～ 1000
両端おねじ
-
-
8 ～ 20
-
-
8 ～ 20
-
-
-
-
0 ～ 168
2 ～ 168
-
-
0 ～ 168
2 ～ 168
10

1個

-( - )

5日目

おねじ
おねじ
25
25 ～ 1000
両端おねじ
-
-
8 ～ 20
-
-
-
10 ～ 18
-
-
-
0 ～ 168
2 ～ 168
-
-
0 ～ 168
2 ～ 168
10

1個

-( - )

5日目

おねじ
おねじ
25
25 ～ 1000
両端おねじ
-
8 ～ 24
-
-
10 ～ 18
-
-
-
-
-
0 ～ 168
2 ～ 168
-
-
0 ～ 168
2 ～ 168
10

1個

-( - )

5日目

おねじ
おねじ
25
25 ～ 1000
両端おねじ
-
-
-
-
10 ～ 18
8 ～ 20
-
-
-
-
0 ～ 168
2 ～ 168
-
-
0 ～ 168
2 ～ 168
10

1個

-( - )

5日目

おねじ
おねじ
25
25 ～ 1000
両端おねじ
-
-
-
-
10 ～ 18
-
10 ～ 18
-
-
-
0 ～ 168
2 ～ 168
-
-
0 ～ 168
2 ～ 168
10

1個

-( - )

5日目

おねじ
おねじ
30
25 ～ 1000
両端おねじ
8 ～ 24
8 ～ 24
-
-
-
-
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
30
25 ～ 1000
両端おねじ
8 ～ 24
-
-
-
-
8 ～ 30
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
30
25 ～ 1000
両端おねじ
8 ～ 24
-
-
-
-
-
10 ～ 18
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
30
25 ～ 1000
両端おねじ
-
8 ～ 24
8 ～ 30
-
-
-
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
30
25 ～ 1000
両端おねじ
-
-
8 ～ 30
-
-
8 ～ 30
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
30
25 ～ 1000
両端おねじ
-
-
8 ～ 30
-
-
-
10 ～ 18
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
30
25 ～ 1000
両端おねじ
-
8 ～ 24
-
-
10 ～ 18
-
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
30
25 ～ 1000
両端おねじ
-
-
-
-
10 ～ 18
8 ～ 30
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
30
25 ～ 1000
両端おねじ
-
-
-
-
10 ～ 18
-
10 ～ 18
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
35
25 ～ 1000
両端おねじ
10 ～ 30
10 ～ 30
-
-
-
-
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
35
25 ～ 1000
両端おねじ
10 ～ 30
-
-
-
-
10 ～ 30
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
35
25 ～ 1000
両端おねじ
10 ～ 30
-
-
-
-
-
10 ～ 18
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
35
25 ～ 1000
両端おねじ
-
10 ～ 30
10 ～ 30
-
-
-
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
35
25 ～ 1000
両端おねじ
-
-
10 ～ 30
-
-
10 ～ 30
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
35
25 ～ 1000
両端おねじ
-
-
10 ～ 30
-
-
-
10 ～ 18
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

おねじ
おねじ
35
25 ～ 1000
両端おねじ
-
10 ～ 30
-
-
10 ～ 18
-
-
-
-
-
0 ～ 210
2 ～ 210
-
-
0 ～ 210
2 ～ 210
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

【特長】 軸端加工部にも表面処理が施されているシャフトです。さらに新規格がぞくぞく登場！

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■ストレートタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000
PSFCJ83605106708301,0501,2701,5001,7502,090－
104205907509001,1401,3701,6101,8302,210－
124906608401,0101,2601,5301,7502,0002,4002,770
155907509301,1101,3701,6201,8902,1602,5503,080
206909601,1901,4001,7502,1302,4602,8503,7204,650
258701,1401,4101,6802,1302,5803,1404,0004,8606,000
301,0501,3501,6501,9302,4903,0303,6904,3805,7007,130
351,2301,5901,9602,2802,9702,9504,1905,3006,7608,440
401,4001,8302,2702,6603,5302,9904,8306,4208,19010,220
50－2,3202,9303,4204,6905,6807,5108,91011,56014,700
■両端めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000
PSFCW85006808201,0001,2401,5901,8002,0302,590－
106107409101,0701,2901,6401,8802,1402,710－
126808301,0301,1801,4501,7602,0502,3302,9703,320
157409301,0801,2801,5501,9302,1802,4603,1203,870
209201,2101,4201,6702,0102,5102,9203,3304,5605,510
251,1401,4001,6801,9102,3603,0003,6403,9605,8507,150
301,2801,5901,9002,2102,7403,4804,2304,9506,8808,350
351,4801,8602,2202,5103,2004,8805,3705,9508,0409,850
401,6702,1002,5402,8703,7606,4206,6807,1309,68011,880
50－2,5703,1603,6804,9006,3708,3509,84013,22015,900
■片端めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000
PSFCT84306007509101,1401,4301,6501,8902,340－
105106608309901,2201,5001,7401,9802,460－
125907509301,0901,3501,6501,9002,1602,6903,050
156608401,0101,2001,4601,7702,0402,3102,8403,480
208101,0801,3001,5301,8802,3202,6903,0904,1405,080
251,0101,2701,5401,8002,2502,7903,3903,9805,3606,570
301,1701,4701,7702,0702,6103,2603,9604,6606,2907,740
351,3501,7202,0902,3903,0903,9204,7805,6307,4009,150
401,5301,9602,4002,7603,6404,7005,7506,7708,94011,050
50－2,4503,0503,5504,8006,0307,9309,38012,39015,300
■片端段付両端めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000
PSFCA86608401,0001,1801,4201,7702,0302,2502,860－
107609101,0901,2501,4901,8602,1102,3702,970－
128301,0001,2001,3701,6402,0002,2902,5803,2403,610
158901,1001,2701,4701,7502,1502,4302,7203,4004,190
201,0901,3901,6201,8702,2402,7603,1903,6104,9005,910
251,3101,6001,8902,1402,6003,2903,9404,2806,2607,620
301,4801,8102,1102,4402,9903,7804,5805,3107,3308,860
351,6802,0802,4502,7503,5005,2105,7306,3608,55010,420
401,8702,3302,7803,1304,0806,7807,0907,61010,26012,560
50－2,8103,4303,9705,2606,7908,86010,43013,98016,790
■片端段付めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000
PSFCG85907609201,0901,3201,6201,8802,1102,600－
106608401,0101,1701,4201,7201,9702,2202,720－
127409101,1001,2801,5401,8802,1402,4202,9603,340
158201,0101,2001,3901,6602,0002,2802,5703,1203,790
209801,2601,5001,7302,1102,5702,9603,3704,4805,480
251,1801,4701,7502,0302,4903,0803,6904,3105,7607,050
301,3701,6901,9802,3002,8703,5604,3105,0306,7408,250
351,5501,9402,3202,6403,3804,2405,1506,0407,9109,710
401,7302,1902,6503,0203,9705,0706,1607,2609,51011,730
50－2,6903,3203,8405,1606,4508,4409,96013,15016,190
■片端おねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
998
PSFCN85607208801,0401,2601,5401,7902,0102,480－
106308009601,1101,3501,6401,8802,1102,590－
127008701,0501,2201,4701,7902,0402,3002,8203,180
157809601,1401,3201,5801,9002,1702,4502,9703,610
209301,2001,4301,6502,0102,4502,8203,2104,2705,220
251,1201,4001,6701,9302,3702,9303,5104,1005,4906,710
301,3001,6101,8902,1902,7303,3904,1004,7906,4207,860
351,4801,8502,2102,5103,2204,0404,9005,7507,5309,250
401,6502,0902,5202,8803,7804,8305,8706,9109,06011,170
50－2,5603,1603,6604,9106,1408,0409,49012,52015,420
■両端おねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
998
PSFCM87609301,0901,2501,4701,8202,0702,2602,870－
108401,0101,1701,3201,5601,9102,1502,3902,980－
129101,0801,2601,4301,6802,0402,3202,6003,2403,590
159701,1701,3501,5301,7902,1802,4602,7303,3904,150
201,1801,4401,6701,9002,2602,7603,1903,5804,8305,790
251,3801,6501,9302,1802,6103,2803,8704,1906,1207,420
301,5501,8602,1302,4602,9703,7504,5005,2007,1308,600
351,7302,1102,4502,7403,4805,1305,6206,2108,30010,060
401,9002,3502,7703,1004,0306,6706,9107,4009,93012,130
50－2,8003,3903,9105,1306,6008,58010,07013,47016,150
■片端おねじ・軸径同寸タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
991
PSFCQ85607208801,0401,2601,5401,7902,0102,480－
106308009601,1101,3501,6401,8802,1102,590－
127008701,0501,2201,4701,7902,0402,3002,8203,180
209301,2001,4301,6502,0102,4502,8203,2104,2705,220
301,3001,6101,8902,1902,7303,3904,1004,7906,4207,860
■両端おねじ・軸径同寸タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
991
PSFCL87609301,0901,2501,4701,8202,0702,2602,870－
108401,0101,1701,3201,5601,9102,1502,3902,980－
129101,0801,2601,4301,6802,0402,3202,6003,2403,590
201,1801,4401,6701,9002,2602,7603,1903,5804,8305,790
301,5501,8602,1302,4602,9703,7504,5005,2007,1308,600
■片端テーパ・片端めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500
PSFTCA88501,0201,1701,3301,5601,8502,070
101,0401,1901,3501,5101,7402,0302,270
121,2201,3801,5601,7201,9802,2802,530
151,4001,5801,7401,9302,1902,5102,770
201,5401,8202,0402,2702,6103,0603,420
301,9002,2102,5102,8003,3503,9904,690
■片端テーパ・片端おねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500
PSFTCB89801,1401,3001,4601,6801,9602,210
101,1601,3201,4801,6401,8802,1602,400
121,3301,5001,6801,8502,1002,4202,670
151,5101,6901,8802,0602,3102,6402,910
201,6701,9302,1602,3802,7403,1803,560
302,0402,3102,6302,9303,4704,1304,830
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜910〜1213・1415〜2021～
値引率基準単価5％10％15％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シャフト　全長表面処理

シャフト　全長表面処理

    【クリーン洗浄品】シャフト　全長表面処理

    【クリーン洗浄品】シャフト　全長表面処理

      【クリーン洗浄品】シャフト　片端めねじタイプ

      【クリーン洗浄品】シャフト　片端めねじタイプ

        【クリーン洗浄品】シャフト　片端おねじタイプ

        【クリーン洗浄品】シャフト　片端おねじタイプ

          【クリーン洗浄品】シャフト　両端おねじタイプ

          【クリーン洗浄品】シャフト　両端おねじタイプ

            【クリーン洗浄】シャフト 片端おねじ スパナ溝付タイプ・キリ穴付タイプ

            【クリーン洗浄】シャフト 片端おねじ スパナ溝付タイプ・キリ穴付タイプ

              【クリーン洗浄品】シャフト　片端段付・両端めねじ/片端段付・片端めねじ

              【クリーン洗浄品】シャフト　片端段付・両端めねじ/片端段付・片端めねじ

                【クリーン洗浄品】シャフト 片端めねじ スパナ溝付タイプ・キリ穴付タイプ

                【クリーン洗浄品】シャフト 片端めねじ スパナ溝付タイプ・キリ穴付タイプ

                  【クリーン洗浄品】シャフト 両端めねじ スパナ溝付タイプ・キリ穴付タイプ

                  【クリーン洗浄品】シャフト 両端めねじ スパナ溝付タイプ・キリ穴付タイプ

                    【クリーン洗浄品】シャフト　片端おねじ逃げ溝付き

                    【クリーン洗浄品】シャフト　片端おねじ逃げ溝付き

                      【クリーン洗浄品】シャフト　両端おねじ スパナ溝付タイプ・キリ穴付タイプ

                      【クリーン洗浄品】シャフト　両端おねじ スパナ溝付タイプ・キリ穴付タイプ

                        【クリーン洗浄品】シャフト　両端おねじ逃げ溝付き

                        【クリーン洗浄品】シャフト　両端おねじ逃げ溝付き

                          【クリーン洗浄品】シャフト　めねじインロー

                          【クリーン洗浄品】シャフト　めねじインロー
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   8日目   5日目～   6日目～   6日目～   6日目～   6日目～   5日目～   5日目～   6日目～   6日目～   6日目～   6日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 - クリーン洗浄 - クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄
                            基本形状 ストレート ストレート ストレート ストレート ストレート ストレート 片端段付 ストレート ストレート - ストレート ストレート ストレート
                            軸端部直角度 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2）
                            材質 SUJ2相当 SUJ2相当 - - - - - - - - - - -

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            シャフト　全長表面処理のレビュー

                            評価 4.5 平均満足度：4.5 9件のレビュー
                            1. 星５
                              67%
                            2. 星４
                              22%
                            3. 星３
                              11%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            冷間鍛造パンチ
                            評価 3.0満足度：3.02016/06/29
                            　パンチ材ではφ25までしか大きい径は無く、シャフト材で代用できないかと考えテストしましたが、やはり駄目でした。150ton程の荷重でしたが、座屈してしまいました。
                            　パンチ材でφ30までのラインナップを望みます。

                            　正規の使用方法であれば、何ら問題ない良い製品かと思います。価格も安く、納期も短く、かつ、遅延なく届きました。

                            もっと読む 閉じる

                            18人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            部品を取付ける竿として
                            評価 4.0満足度：4.02023/03/15
                            今回は両端をシャフトホルダーで固定し、シャフト上に部品を取付ける構造用軸として採用しました。
                            種類が豊富で精度もでていて使いやすいと感じました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            製造機械への取付け
                            評価 5.0満足度：5.02022/08/22
                            毎回この部品が必要な機械を製作する時にはミスミにて購入。商品も梱包も金額も問題ないので今後も注文する予定です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の回転機構
                            評価 5.0満足度：5.02021/03/02
                            治具の回転機構に追加工をして使用しています。
                            種類が豊富で非常に助かります。
                            精度も良く、安価で非常に助かります。
                            基本、MISUMI製の物に合わせて設計するように心がけています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            強固な固定がしたい時
                            評価 5.0満足度：5.02020/01/29
                            強固な固定がしたい時 グラつきが困るような場面での使用を想定していましたが、特に問題なく使用できています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            9件全て見る

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
