ミスミ

ミスミ

防振マウント

防振マウント

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 納期短縮
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
3,731円 ～ 14,900円
税込価格
4,104円 ～ 16,390円

【特長】重量用装置を支える防振用マウントです。ゴム部分の材質は、クロロプレンゴ...

詳細情報を確認する

(i)ご注意

  • 3Dプレビュー時に、角型タイプの外形の円弧が角ばった表示となっていますが、製品自体は滑らかな円弧を描いた外形です。
  • 製品シールに変更がございますが商品スペックには影響ありません。
  • 防振材の種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定32件の候補があります。

Loading...

外形図・規格表



丸型

角型

KFJA
KFJB
KFJH

KFJM

Typeハウジングボルト防振ゴム
[ M ]材質[ S ]表面処理(色)[ M ]材質[ S ]表面処理[ M ]材質(色)[ H ]硬度
丸型SPCCメラミン焼付塗装(黒)SS400三価クロメートクロロプレンゴム(黒)ショアA75
(KFJAのみショアA55)
角型FC250


規格表

型式−L
KFJH140−120
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
タイプ型式L垂直荷重範囲
(kN)		H(h)dMねじ部先端寸法最大調整量
(mm)		取付ベッド厚
(mm)		ばね定数
(kN/mm)		￥基準単価￥スライド単価
TypeD最小最大bℓ1〜9コ10〜30
丸型KFJA
(軽荷重)		100901202001.553.1L+3139781287.518L−481.23,3923,221
1403.16.3L+374711416108.519L−552.45,1774,917
1901202006.312.5L+4456158201225L−694.89,3568,887
KFJB
(中荷重)		100901202003.156.3L+2839781287.518L−514.63,3923,221
1406.312.5L+374711416108.519L−559.25,1774,917
19012020012.525.0L+4456158201225L−6918.39,3568,887
KFJH
(重荷重)		100901202007.515.0L+1735781287.522L−6223.03,4763,308
14015.030.0L+214211416108.524L−7146.05,5865,313
19012020020.040.0L+2854158201227L−8462.010,3018,736
角型KFJM110852001.42.8L+3047971287.515L−403.74,0013,801
1301102002.86.0L+315111716108.520L−507.45,1774,914
1601102006.012.0L+416514624L−5514.710,59510,070
20013022012.018.0L+4776185201227L−6523.013,54512,863


仕様

■選定方法
①防振マウント１箇所あたりの支持荷重を求めます。

Ex）荷重40KNの対象物を4点で支持する場合　　40kN÷4＝10kN

②防振すべき対象物の周波数を求めます。

1秒間あたりの振動数を周波数としますので

Ex） 3000rpmのモーターの場合　3000÷60（s）＝50Hz

対象物の振動源（モーター等）の周波数に対して、

1/2以下の固有振動数になるように防振マウントを選定してください。

50÷2＝25Hz

[ ! ]逆に√2倍以下であれば共振域に入りますので再選定してください。
③防振マウントの支持荷重を縦軸にたどり、各型番のグラフ線との交点が固有振動数になります。

Ex）10KN,50Hzのモーターの場合、KFJM160を選定すると固有振動数は20Hzになります。

KFJH100を選定すると固有振動数は25Hzになります。

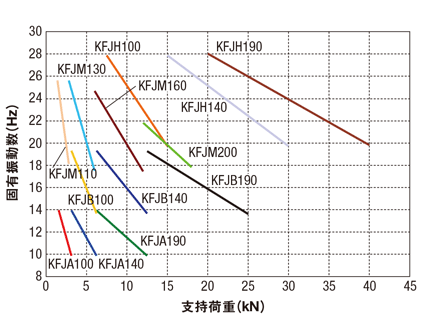

支持荷重と固有振動数

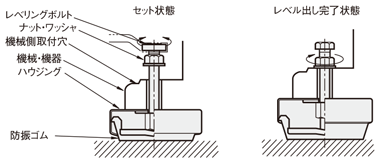

■据付方法
１ 機械・機器をジャッキアップ（吊り上げ）してマウントを取り付け穴の下に置きます。

（KFJMタイプの場合はレベルワッシャをマウントの上に置き、機械・機器を降ろします）

２ 上側より、付属のナッ卜とワッシャを通したレべリングボル卜をマウン卜本体にねじ込みます。
３ レベリングボルトを工具で回し機械のレベル調整をします。

（KFJMタイプはハンドルを工具で回し機械のレベル調整をします）

４ レベルが出たら、ナット・ワッシャを締め込んで固定してください。
[ ! ]集中荷重を防止するために、使用されるマウン卜を順番に少しずつレベリングしてください。
[ ! ]KFJMタイプはハンドルとレべルワッシャの接触面にグリスを塗布すれば、レベリングが軽くなります。
KFJAタイプ
KFJB
KFJH
KFJMタイプ

使用例

型番リスト

表示件数:
  1. 1
型番
材質
最大許容荷重(範囲)(N)
接続ねじ M
厚さ(mm)
許容荷重(kN)
高さ調節ハンドル
幅 D(mm)
高さ調整量 L2(mm)
幅 W(mm)
L寸(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[金属] SPCC
2501～5500
M12
39
3.1
なし
100
18
100
90
10

1個

3,731円( 4,104円 )

在庫品1日目

当日出荷可能

[金属] SPCC
2501～5500
M12
39
3.1
なし
100
18
100
120
10

1個

3,731円( 4,104円 )

在庫品1日目

当日出荷可能

[金属] SPCC
2501～5500
M12
39
3.1
なし
100
18
100
200
10

1個

3,731円( 4,104円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M16
47
6.3
なし
140
19
140
90
10

1個

5,695円( 6,265円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M16
47
6.3
なし
140
19
140
120
10

1個

5,695円( 6,265円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M16
47
6.3
なし
140
19
140
200
10

1個

5,695円( 6,265円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M20
56
12.5
なし
190
25
190
120
10

1個

10,292円( 11,321円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M20
56
12.5
なし
190
25
190
200
10

1個

10,292円( 11,321円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M12
39
6.3
なし
100
18
100
90
10

1個

3,731円( 4,104円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M12
39
6.3
なし
100
18
100
120
10

1個

3,731円( 4,104円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M12
39
6.3
なし
100
18
100
200
10

1個

3,731円( 4,104円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M16
47
12.5
なし
140
19
140
90
10

1個

5,695円( 6,265円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M16
47
12.5
なし
140
19
140
120
10

1個

5,695円( 6,265円 )

在庫品1日目

当日出荷可能

[金属] SPCC
5501～12500
M16
47
12.5
なし
140
19
140
200
10

1個

5,695円( 6,265円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M20
56
25.0
なし
190
25
190
120
10

1個

10,292円( 11,321円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M20
56
25.0
なし
190
25
190
200
10

1個

10,292円( 11,321円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M12
35
15.0
なし
100
22
100
90
10

1個

3,824円( 4,206円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M12
35
15.0
なし
100
22
100
120
10

1個

3,824円( 4,206円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M12
35
15.0
なし
100
22
100
200
10

1個

3,824円( 4,206円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M16
42
30.0
なし
140
24
140
90
10

1個

6,145円( 6,760円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M16
42
30.0
なし
140
24
140
120
10

1個

6,145円( 6,760円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M16
42
30.0
なし
140
24
140
200
10

1個

6,145円( 6,760円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M20
54
40.0
なし
190
27
190
120
10

1個

11,331円( 12,464円 )

在庫品1日目

当日出荷可能

[金属] SPCC
12501～60000
M20
54
40.0
なし
190
27
190
200
10

1個

11,331円( 12,464円 )

在庫品1日目

当日出荷可能

[金属] FC250
2501～5500
M12
47
2.8
あり
110
15
110
85
10

1個

4,401円( 4,841円 )

在庫品1日目

当日出荷可能

[金属] FC250
2501～5500
M12
47
2.8
あり
110
15
110
200
10

1個

4,401円( 4,841円 )

在庫品1日目

当日出荷可能

[金属] FC250
5501～12500
M16
51
6.0
あり
130
20
130
110
10

1個

5,695円( 6,265円 )

在庫品1日目

当日出荷可能

[金属] FC250
5501～12500
M16
51
6.0
あり
130
20
130
200
10

1個

5,695円( 6,265円 )

在庫品1日目

当日出荷可能

[金属] FC250
5501～12500
M12
65
12.0
あり
160
24
160
110
10

1個

11,655円( 12,821円 )

在庫品1日目

当日出荷可能

[金属] FC250
5501～12500
M12
65
12.0
あり
160
24
160
200
10

1個

11,655円( 12,821円 )

在庫品1日目

当日出荷可能

[金属] FC250
12501～60000
M20
76
18.0
あり
200
27
200
130
10

1個

14,900円( 16,390円 )

在庫品1日目

当日出荷可能

[金属] FC250
12501～60000
M20
76
18.0
あり
200
27
200
220
10

1個

14,900円( 16,390円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】重量用装置を支える防振用マウントです。ゴム部分の材質は、クロロプレンゴム(ショアA75）です。

(i)ご注意

  • 3Dプレビュー時に、角型タイプの外形の円弧が角ばった表示となっていますが、製品自体は滑らかな円弧を描いた外形です。
  • 製品シールに変更がございますが商品スペックには影響ありません。
  • 防振材の種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。


商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
