【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライ...
- 規格・仕様：
-
- 大口分納
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 基本形状：
- ストレート
-
- 軸端形状（右）：
- めねじインロー
-
- 軸端部直角度：
- 直角度（0.2）
(i)ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
片端めねじタイプ
片端おねじタイプ
片端段付めねじタイプ
片端おねじ・軸径同寸タイプ
メッキ無し品は
です。[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。
| Type | D公差 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | |||
| 片端めねじ | 片端段付 めねじ | 片端おねじ | 片端おねじ 軸径同寸 | ||||
| SFIT | SFIG | SFIN | SFIQ | g6 | SUJ2相当 | 高周波焼入 有効硬化層深さこちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | − |
| SSFIT | SSFIG | SSFIN | SSFIQ | SUS440Cまたは 13Cr系ステンレス | |||
| PSFIT | PSFIG | PSFIN | PSFIQ | SUJ2相当 | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | ||
| PSSFIT | PSSFIG | PSSFIN | PSSFIQ | SUS440Cまたは 13Cr系ステンレス | |||
| RSFIT | RSFIG | RSFIN | RSFIQ | SUJ2相当 | 低温黒色クロムメッキ | ||
| RSSFIT | RSSFIG | RSSFIN | RSSFIQ | SUS440Cまたは 13Cr系ステンレス | |||
| PSGIT | PSGIG | PSGIN | PSGIQ | f8 | S45C相当 | − | 硬質クロムメッキ メッキ硬度HV750～ メッキ厚10μ以上 |
| PSSGIT | PSSGIG | PSSGIN | PSSGIQ | SUS304 | |||
規格表
| 型式 | − | L | − | F | − | B | − | P | − | M | − | N |
| SFIT12 | − | 500 | − | M4 | − | N4 | ||||||
| PSSFIG30 | − | 1000 | − | F4 | − | P10 | − | M6 | − | N10 |
| D公差 | ||
| D | g6 | f8 |
| 12 | −0.006 −0.017 | −0.016 −0.043 |
| 13 | ||
| 15 | ||
| 16 | ||
| 18 | ||
| 20 | −0.007 −0.020 | −0.020 −0.053 |
| 25 | ||
| 30 | ||
| 35 | −0.009 −0.025 | −0.025 −0.064 |
| 40 | ||
| 50 | ||
■片端めねじタイプ 片端段付めねじタイプ
| 型式 | 指定1mm単位 | 選択 | インロー寸法 | (Y) Max. | R | C | ||||||||||||||||||||||||||||||||
| Type | D | L | F | P | M並目(めねじタイプ) | M並目(段付めねじタイプ) | N(並目)(選択) | V 穴径 | ℓ 穴深サ | |||||||||||||||||||||||||||||
| めねじタイプ D公差g6 SFIT SSFIT PSFIT PSSFIT RSFIT RSSFIT D公差f8 PSGIT PSSGIT | 段付きめねじタイプ D公差g6 SFIG SSFIG PSFIG PSSFIG RSFIG RSSFIG D公差f8 PSGIG PSSGIG | 12 | 25～1400 | 2≦F≦P×5 | 6～10 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 4 | 8 | 9 | 1400 | 0.3 以下 | 0.5 以下 | ||||||||||||||||||
| 13 | 25～1400 | 6～11 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 4 | 5 | 10 | 11 | 1400 | |||||||||||||||||||||
| 15 | 25～1400 | 6～13 | 3 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 1400 | |||||||||||||||||||||
| 16 | 30～1400 | 6～14 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 6 | 12 | 13 | 1400 | |||||||||||||||||||
| 18 | 30～1400 | 7～16 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 1400 | ||||||||||||||||||||
| 20 | 30～1400 | 7～17 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 5 | 6 | 8 | 10 | 16 | 17 | 1400 | 1.0 以下 | ||||||||||||||||
| 25 | 35～1400 | 7～22 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 6 | 8 | 10 | 12 | 20 | 21 | 1400 | |||||||||||||||
| 30 | 35～1500 | 9～27 | 6 | 8 | 10 | 12 | 16 | 20 | 6 | 8 | 10 | 12 | 16 | 20 | 6 | 8 | 10 | 12 | 1500 | |||||||||||||||||||
| 35 | 35～1500 | 2≦F≦P×4 | 9～32 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 1500 | |||||||||||||||||
| [ ! ]SUS304品はD≧18です。 [ ! ]低温黒色クロムメッキ品はD≦30、L(Y)≦1000です。 | 40 | 35～1500 | 11～37 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 1500 | ||||||||||||||||
| 50 | 35～1500 | 11～47 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 1500 | ||||||||||||||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 並目ねじ寸法 | |
| M | Pitch |
| 3 | 0.5 |
| 4 | 0.7 |
| 5 | 0.8 |
| 6 | 1.0 |
| 8 | 1.25 |
| 10 | 1.5 |
| 12 | 1.75 |
| 16 | 2.0 |
| 20 | 2.5 |
| 24 | 3.0 |
| 30 | 3.5 |
■片端おねじタイプ 片端おねじ・軸径同寸タイプ
| 型式 | 指定1mm単位 | 選択 | インロー寸法 | (Y) Max. | R | C | ||||||||||||||||||||||
| Type | D | L | F | B(おねじタイプ) | B(おねじ・軸径同寸タイプ) | P(並目) | N(並目)(選択) | V 穴径 | ℓ 穴深サ | |||||||||||||||||||
| おねじタイプ D公差g6 SFIN SSFIN PSFIN PSSFIN RSFIN RSSFIN D公差f8 PSGIN PSSGIN | おねじ・軸径同寸タイプ D公差g6 SFIQ SSFIQ PSFIQ PSSFIQ RSFIQ RSSFIQ D公差f8 PSGIQ PSSGIQ | ＊12 | 25〜1398 | 2≦F≦P×5 | (P≦6のとき) B≦F−2 (P＝8・10のとき) B≦F−3 (P≧12のとき) B≦F−5 [ ! ]B≧Pitch×3 | 2≦B≦P×5 [ ! ]軸径同寸タイプは L寸法を優先します ので、ねじ有効長さは B≧Pitch×3と なります。 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 8 | 9 | 1400 | 0.3 以下 | 0.5 以下 | |||||||||
| 13 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 10 | 11 | 1400 | ||||||||||||||||
| 15 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 1400 | ||||||||||||||||||
| ＊16 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 12 | 13 | 1400 | ||||||||||||||
| 18 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 1400 | |||||||||||||||||
| ＊20 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 5 | 6 | 8 | 10 | 16 | 17 | 1400 | 1.0 以下 | ||||||||||||
| 25 | 25〜1398 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 20 | 21 | 1400 | |||||||||||||
| ＊30 | 25〜1498 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 1500 | |||||||||||||||
| 35 | 25～1498 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 1500 | ||||||||||||||||
| [ ! ]SUS304品はD≧18です。[ ! ]軸径同寸タイプは ＊印サイズのみ [ ! ]低温黒色クロムメッキ品はD≦30、Y≦500です。 | 40 | 25～1498 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 1500 | ||||||||||||||||
| 50 | 25～1498 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 1500 | ||||||||||||||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■おねじ部C面取り詳細
| ねじの 呼びM | ピッチ P | 面取りC (参考値) |
| 3 | 0.50 | 0.50 |
| 4 | 0.70 | 0.75 |
| 5 | 0.80 | 0.75 |
| 6 | 1.00 | 1.00 |
| 8 | 1.25 | 1.25 |
| 10 | 1.50 | 1.50 |
| 12 | 1.75 | 1.75 |
| 16 | 2.00 | 2.00 |
| 20 | 2.50 | 2.50 |
| 24 | 3.00 | 3.00 |
| 30 | 3.50 | 3.50 |
追加工詳細
■出荷日
| 3 | 日目出荷 |
・追加工詳細は下記よりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を | ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | [ ! ]L寸単位0.1mm指定可 [ NG ]片端おねじタイプにて D-P≦2の場合は適用不可 [ NG ]片端おねじ・軸径同寸タイプは 適用不可 | PSSFIG30-1000.5-F4-P10-M6-N10-LKC | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC | スパナ溝1箇所追加 |
| [ ! ]SC=指定1mm単位 [ ! ]SC+ℓ1≦L [ ! ]SC≧0 [ ! ]インロー加工部にはSC加工不可 SC≦L-ℓ1-ℓ-2 | PSSFIG30-1000-F4-P10-M6-N10-SC5 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC | 平面取り1箇所追加 |
| [ ! ]FC,E=指定1mm単位 [ ! ]FC≦5×D [ ! ]E=0またはE≧2 [ ! ]インロー加工部にはFC加工不可 E≧ℓ+2 | PSSFIG30-1000-F4-P10-M6-N10-FC10-E8 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PMC PMS | おねじを細目ねじに変更 |
| [ ! ]片端おねじタイプのみ適用 【ベアリングナット 細目追加工】 ・「PMC」と指定 【シリンダ 細目追加工】 ・「PMS」と指定 | SFIN30-1000-F15-B10-PMC15-N10 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSC | めねじを細目ねじに変更 |
| [ ! ]片端おねじタイプのみ適用 | PSFIT30-1000-MSC14-N10 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

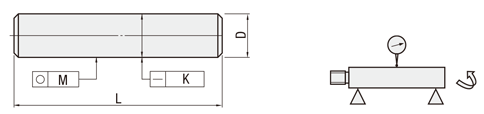

真円度（M）、真直度（K）、L寸法公差、直角度
■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
外径g6のシャフト（焼き入れ）
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 11 | 13 | 0.004 |
| 13 | 20 | 0.005 |
| 20 | 30 | 0.006 |
外径g6のシャフト（焼き入れ）
| D | L | 真直度 K | |
|---|---|---|---|
| 12～30 | L≦100 | 0.01以下 | |
| L＞100 | （L/100）×0.01以下 | ||
外径g6のシャフト（焼き入れ）
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |

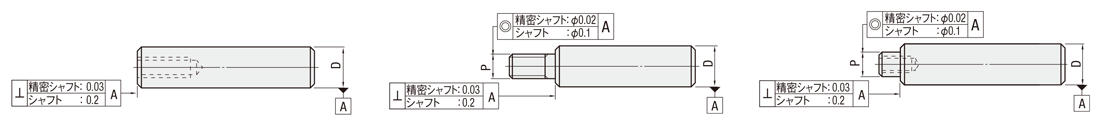

■同軸度・直角度
硬度・表面処理の注意点
■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度
■硬度低下範囲
・加工部から10mm程度
■焼なましによる硬度低下加工部
・おねじ ・段付 ・めねじインロー ・スパナ溝 ・平面取り
■めねじの硬度低下条件
めねじは材質や選定条件により硬度低下の条件が異なります。
- SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
- SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ
■焼き入れの有効硬化層深さ
有効硬化層深さは外形寸法や材質の違いにより異なります。
| 外径 D | 有効硬化層深さ | |||
|---|---|---|---|---|
| SUJ2相当 | SUS440C/ 13Cr系ステンレス | |||
| 12・13 | 0.7以上 | 0.5以上 | ||
| 15～20 | 0.7以上 | |||
| 25・30 | 1.0以上 | |||
■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例）メッキ残り部：段付き おねじシャフト 平面取り追加
///部：メッキ残部
シャフトと回転軸の違い
・リニアシャフトと 回転軸用シャフトの仕様比較
■基本仕様
| 仕様 | シャフト | 回転軸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | SUJ2相当 SUS440Cまたは13Cr系ステンレス | S45C相当 SUS304 | S45C相当 SUS304 | SCM435 | ||||||
| 焼き入れ | 高周波焼き入れ | - | - | 硬度30～35HRC | ||||||
| 外径公差 | g6/h5 | f8 | g6/h9/h7 | g6 | ||||||
| 表面処理 | メッキ無 硬質クロムメッキ 低温黒色クロムメッキ 無電解ニッケルメッキ（全長表面処理タイプ） | 硬質クロムメッキ | メッキ無 四三酸化鉄皮膜 無電解ニッケルメッキ | 四三酸化鉄皮膜 無電解ニッケルメッキ | ||||||
※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください
■追加工
| 追加工名称 | シャフト | 回転軸 | |||||
|---|---|---|---|---|---|---|---|
| L寸公差変更 | L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1 | L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可 | |||||
| スパナ溝追加工 | 2箇所まで指定可能 | 1箇所まで指定可能 | |||||
| 平面取り | 2箇所まで指定可能 | 3箇所まで指定可能 | |||||
| 2面取り追加工 | 2箇所まで指定可能 角度指定：固定 | 1箇所まで指定可能 角度指定：15度単位で指定可能 | |||||
| V溝追加工 | 2箇所まで指定可能 | - | |||||
| キー溝 | 2箇所まで指定可能 段部への加工：不可 | 4箇所まで指定可能 段部への加工：可 | |||||
| おねじ細目ねじ変更 | 2種類 | 1種類 | |||||
| めねじ細目ねじ変更 | 1種類 | - | |||||
| 逃げ溝追加 | M6～M30 | M3～M30 | |||||
| めねじ深さ変更 | 可能 | 可能 | |||||
| 止め輪溝 | 2箇所指定可能 （追加工ではなく止め輪付タイプとなります） | D部2箇所、段部それぞれ1箇所 併用可 | |||||
| スリットカム用溝 | - | 1箇所まで指定可能 | |||||
| 同軸度変更 | - | 可能 | |||||
| おねじ左ねじ変更 | - | 可能 | |||||
| すり割り溝追加 | - | 1箇所まで指定可能 | |||||
| C面取り幅変更 | - | 可能 | |||||
関連リンク
■よくある質問
//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06
■規格外品サービスのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
規格外品サービスによくある質問
型番リスト
| 型番 |
軸端形状（左） |
材質 |
詳細材質 |
熱処理 |
表面処理 |
軸径 D(φ) |
長さ L(mm) |
軸はめあい公差 |
硬度 |
端部種類 |
おねじ(並目) [P](mm) |
おねじ細目ねじ変更 [PMC](mm) |
おねじ細目ねじ変更 [PMS](mm) |
めねじ(並目) [N](mm) |
めねじMを細目ねじ変更 [MSC](mm) |
B(mm) |
F(mm) |
M(mm) |
P(mm) |
材質証明書 |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4
|
-
|
-
|
2 ～ 40
|
3 ～ 8
|
6 ～ 10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4 ～ 5
|
-
|
-
|
2 ～ 44
|
3 ～ 8
|
6 ～ 11
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4 ～ 5
|
-
|
-
|
2 ～ 52
|
3 ～ 10
|
6 ～ 13
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4 ～ 6
|
-
|
-
|
2 ～ 56
|
4 ～ 10
|
6 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4 ～ 6
|
-
|
-
|
2 ～ 64
|
4 ～ 12
|
7 ～ 16
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
5 ～ 10
|
-
|
-
|
2 ～ 68
|
4 ～ 12
|
7 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
35 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 88
|
4 ～ 16
|
7 ～ 22
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
35 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 108
|
6 ～ 24
|
9 ～ 27
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
35 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 128
|
6 ～ 24
|
9 ～ 32
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
35 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 148
|
6 ～ 30
|
11 ～ 37
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
35 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 188
|
6 ～ 30
|
11 ～ 47
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
4 ～ 12
|
-
|
-
|
4
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
5 ～ 10
|
-
|
4
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
10
|
4
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
4 ～ 12
|
-
|
-
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
5 ～ 12
|
-
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
10
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
4 ～ 12
|
-
|
-
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
5 ～ 12
|
-
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 12
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
5 ～ 16
|
-
|
-
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
5 ～ 15
|
-
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 14
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
5 ～ 16
|
-
|
-
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
5 ～ 17
|
-
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 14
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
6 ～ 20
|
-
|
-
|
5 ～ 10
|
-
|
3 ～ 95
|
2 ～ 100
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
6 ～ 17
|
-
|
5 ～ 10
|
-
|
3 ～ 95
|
2 ～ 100
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 18
|
5 ～ 10
|
-
|
3 ～ 95
|
2 ～ 100
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
8 ～ 24
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 115
|
2 ～ 120
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
8 ～ 20
|
-
|
6 ～ 12
|
-
|
3 ～ 115
|
2 ～ 120
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 18
|
6 ～ 12
|
-
|
3 ～ 115
|
2 ～ 120
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
8 ～ 30
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
8 ～ 25
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 18
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
10 ～ 30
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
10 ～ 30
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 18
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
12 ～ 30
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
12 ～ 30
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
12 ～ 18
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
16 ～ 30
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
15 ～ 30
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ
|
-
|
-
|
14 ～ 18
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ軸径同寸
|
-
|
-
|
-
|
4
|
-
|
3 ～ 55
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ軸径同寸
|
-
|
-
|
-
|
4 ～ 6
|
-
|
3 ～ 75
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ軸径同寸
|
-
|
-
|
-
|
5 ～ 10
|
-
|
3 ～ 95
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
片端おねじ軸径同寸
|
-
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4
|
-
|
-
|
-
|
3 ～ 8
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4
|
8
|
-
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 5
|
-
|
-
|
-
|
3 ～ 8
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 5
|
8
|
-
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 5
|
-
|
-
|
-
|
3 ～ 10
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 5
|
6 ～ 10
|
-
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 6
|
-
|
-
|
-
|
4 ～ 10
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 6
|
8 ～ 10
|
-
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 6
|
-
|
-
|
-
|
4 ～ 12
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 6
|
8 ～ 12
|
-
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
5 ～ 10
|
-
|
-
|
-
|
4 ～ 12
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
片端めねじ
|
-
|
-
|
-
|
5 ～ 10
|
8 ～ 14
|
-
|
-
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）めねじインロータイプになります。
【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問
(i)ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| SFIT | 12 | 750 | 870 | 1,010 | 1,140 | 1,340 | 1,530 | 1,730 | 1,930 | 2,840 | 3,220 | 3,650 | 4,180 |
| 13 | 1,140 | 1,280 | 1,420 | 1,550 | 1,750 | 1,950 | 2,160 | 2,360 | 3,280 | 3,690 | 4,170 | 4,670 | |
| 15 | 1,160 | 1,290 | 1,430 | 1,580 | 1,800 | 2,020 | 2,230 | 2,440 | 3,350 | 3,780 | 4,360 | 4,830 | |
| 16 | 1,160 | 1,290 | 1,430 | 1,580 | 1,800 | 2,020 | 2,230 | 2,440 | 3,350 | 3,780 | 4,360 | 4,920 | |
| 18 | 1,170 | 1,300 | 1,450 | 1,600 | 1,830 | 2,060 | 2,280 | 2,500 | 3,440 | 3,910 | 4,350 | 4,940 | |
| 20 | 1,170 | 1,300 | 1,450 | 1,600 | 1,830 | 2,060 | 2,280 | 2,500 | 3,440 | 3,910 | 4,350 | 4,940 | |
| 25 | 1,800 | 1,980 | 2,150 | 2,330 | 2,630 | 2,920 | 3,210 | 3,510 | 4,600 | 5,190 | 5,780 | 6,520 | |
| 30 | 1,830 | 2,040 | 2,230 | 2,420 | 2,750 | 3,090 | 3,420 | 3,760 | 4,950 | 5,610 | 6,300 | 7,520 | |
| 35 | 2,260 | 2,440 | 2,590 | 2,840 | 3,380 | 3,920 | 4,350 | 4,770 | 6,220 | 7,250 | 8,410 | 10,130 | |
| 40 | 2,330 | 2,550 | 2,840 | 3,050 | 3,580 | 4,160 | 4,640 | 5,180 | 6,790 | 7,890 | 9,070 | 10,960 | |
| 50 | 2,970 | 3,170 | 3,570 | 3,980 | 4,800 | 5,620 | 6,280 | 6,930 | 9,040 | 10,650 | 12,400 | 15,020 | |
| SSFIT | 12 | 1,010 | 1,280 | 1,540 | 1,810 | 2,190 | 2,580 | 3,080 | 3,580 | 4,690 | 5,700 | 6,840 | 8,430 |
| 13 | 1,400 | 1,670 | 1,930 | 2,190 | 2,580 | 2,960 | 3,470 | 3,960 | 5,070 | 6,070 | 7,270 | 8,700 | |
| 15 | 1,530 | 1,870 | 2,210 | 2,540 | 3,120 | 3,710 | 4,040 | 4,380 | 5,630 | 6,730 | 7,900 | 9,640 | |
| 16 | 1,530 | 1,870 | 2,210 | 2,540 | 3,120 | 3,710 | 4,040 | 4,380 | 5,630 | 6,730 | 7,900 | 9,450 | |
| 18 | 1,680 | 2,080 | 2,500 | 2,900 | 3,410 | 3,920 | 4,290 | 4,670 | 6,330 | 7,200 | 8,680 | 10,470 | |
| 20 | 1,680 | 2,080 | 2,500 | 2,900 | 3,410 | 3,920 | 4,290 | 4,670 | 6,330 | 7,200 | 8,680 | 10,470 | |
| 25 | 2,260 | 2,690 | 3,100 | 3,510 | 4,290 | 5,070 | 5,530 | 6,000 | 7,550 | 8,940 | 10,690 | 12,790 | |
| 30 | 2,340 | 2,820 | 3,280 | 3,730 | 4,600 | 5,470 | 5,990 | 6,490 | 8,280 | 9,910 | 11,890 | 14,510 | |
| 35 | 2,630 | 3,090 | 3,450 | 3,930 | 4,750 | 5,640 | 6,150 | 7,000 | 8,910 | 10,610 | 12,520 | 15,210 | |
| 40 | 3,030 | 3,610 | 4,150 | 4,690 | 5,450 | 6,210 | 7,280 | 8,360 | 10,770 | 12,920 | 15,070 | 18,340 | |
| 50 | 4,380 | 4,380 | 5,110 | 5,840 | 6,990 | 8,150 | 9,660 | 11,150 | 14,690 | 17,780 | 20,860 | 25,540 | |
| PSFIT | 12 | 830 | 1,010 | 1,190 | 1,370 | 1,640 | 1,900 | 2,170 | 2,440 | 3,640 | 4,190 | 4,800 | 5,610 |
| 13 | 1,240 | 1,420 | 1,600 | 1,770 | 2,050 | 2,320 | 2,600 | 2,880 | 4,100 | 4,650 | 5,320 | 6,220 | |
| 15 | 1,250 | 1,450 | 1,640 | 1,830 | 2,110 | 2,400 | 2,700 | 2,980 | 4,210 | 4,810 | 5,600 | 6,430 | |
| 16 | 1,250 | 1,450 | 1,640 | 1,830 | 2,110 | 2,400 | 2,700 | 2,980 | 4,210 | 4,810 | 5,600 | 6,530 | |
| 18 | 1,260 | 1,460 | 1,660 | 1,850 | 2,150 | 2,470 | 2,770 | 3,080 | 4,350 | 4,970 | 5,730 | 6,700 | |
| 20 | 1,260 | 1,460 | 1,660 | 1,850 | 2,150 | 2,470 | 2,770 | 3,080 | 4,350 | 4,970 | 5,730 | 6,700 | |
| 25 | 1,910 | 2,160 | 2,390 | 2,640 | 3,030 | 3,430 | 3,820 | 4,220 | 5,700 | 6,500 | 7,290 | 8,510 | |
| 30 | 1,950 | 2,230 | 2,490 | 2,750 | 3,200 | 3,640 | 4,110 | 4,560 | 6,150 | 7,040 | 7,970 | 9,620 | |
| 35 | 2,310 | 2,530 | 2,720 | 3,050 | 3,640 | 4,240 | 4,710 | 5,190 | 6,810 | 7,970 | 9,440 | 11,410 | |
| 40 | 2,420 | 2,690 | 3,010 | 3,270 | 3,910 | 4,550 | 5,180 | 5,820 | 7,770 | 9,080 | 10,300 | 12,390 | |
| 50 | 3,210 | 3,400 | 3,850 | 4,310 | 5,230 | 6,160 | 6,910 | 7,650 | 10,030 | 11,830 | 13,800 | 16,740 | |
| PSSFIT | 12 | 1,260 | 1,650 | 2,040 | 2,430 | 2,990 | 3,570 | 4,290 | 5,020 | 6,670 | 8,150 | 9,850 | 11,500 |
| 13 | 1,650 | 2,030 | 2,420 | 2,800 | 3,370 | 3,940 | 4,660 | 5,400 | 7,040 | 8,510 | 10,280 | 12,000 | |
| 15 | 1,870 | 2,350 | 2,850 | 3,340 | 4,210 | 5,070 | 5,580 | 6,060 | 7,900 | 9,530 | 11,270 | 13,440 | |
| 16 | 1,870 | 2,350 | 2,850 | 3,340 | 4,210 | 5,070 | 5,580 | 6,060 | 7,900 | 9,530 | 11,270 | 13,150 | |
| 18 | 2,110 | 2,720 | 3,340 | 3,960 | 4,740 | 5,510 | 6,090 | 6,660 | 9,170 | 10,500 | 12,760 | 14,890 | |
| 20 | 2,110 | 2,720 | 3,340 | 3,960 | 4,740 | 5,510 | 6,090 | 6,660 | 9,170 | 10,500 | 12,760 | 14,890 | |
| 25 | 2,640 | 3,270 | 3,870 | 4,480 | 5,620 | 6,760 | 7,440 | 8,120 | 10,400 | 12,430 | 15,020 | 17,520 | |
| 30 | 2,750 | 3,470 | 4,130 | 4,800 | 6,070 | 7,350 | 8,090 | 8,830 | 11,470 | 13,850 | 16,760 | 20,580 | |
| 35 | 3,050 | 3,840 | 4,570 | 5,310 | 6,720 | 7,820 | 8,960 | 9,780 | 12,690 | 15,330 | 18,550 | 22,790 | |
| 40 | 3,530 | 4,370 | 5,170 | 5,950 | 7,090 | 8,200 | 9,790 | 11,370 | 14,930 | 18,090 | 21,260 | 26,070 | |
| 50 | 5,390 | 5,390 | 6,460 | 7,520 | 9,220 | 10,910 | 13,110 | 15,310 | 20,500 | 25,020 | 29,540 | 36,370 | |
| RSFIT | 12 | 1,660 | 1,900 | 1,980 | 2,240 | 2,660 | 3,100 | 3,540 | 4,130 | 5,090 | 5,990 | － | － |
| 13 | 1,890 | 2,130 | 2,460 | 2,710 | 3,120 | 3,570 | 4,010 | 4,790 | 5,720 | 6,320 | |||
| 15 | 2,000 | 2,260 | 2,610 | 2,880 | 3,440 | 4,050 | 4,640 | 5,490 | 6,180 | 7,270 | |||
| 16 | 2,100 | 2,400 | 2,720 | 3,020 | 3,590 | 4,200 | 4,940 | 5,950 | 6,560 | 7,630 | |||
| 18 | 2,220 | 2,630 | 2,990 | 3,410 | 4,140 | 4,910 | 5,680 | 6,360 | 7,670 | 9,030 | |||
| 20 | 2,650 | 2,740 | 3,110 | 3,660 | 4,540 | 5,460 | 6,210 | 7,100 | 8,450 | 9,330 | |||
| 25 | 3,030 | 3,750 | 4,270 | 5,000 | 5,840 | 7,090 | 8,170 | 9,380 | 11,200 | 13,420 | |||
| 30 | 3,210 | 4,250 | 5,070 | 5,630 | 7,210 | 8,210 | 9,660 | 11,960 | 14,460 | 17,430 | |||
| RSSFIT | 12 | 1,920 | 2,310 | 2,520 | 2,900 | 3,510 | 4,150 | 4,880 | 5,780 | 6,950 | 8,460 | － | － |
| 13 | 2,250 | 2,630 | 2,970 | 3,350 | 3,950 | 4,580 | 5,310 | 6,380 | 7,520 | 8,700 | |||
| 15 | 2,370 | 2,840 | 3,390 | 3,840 | 4,770 | 5,740 | 6,460 | 7,430 | 8,460 | 10,220 | |||
| 16 | 2,480 | 2,980 | 3,540 | 3,990 | 4,910 | 5,890 | 6,750 | 7,900 | 8,840 | 10,580 | |||
| 18 | 2,730 | 3,400 | 4,040 | 4,710 | 5,720 | 6,770 | 7,700 | 8,540 | 10,550 | 12,330 | |||
| 20 | 2,920 | 3,520 | 4,160 | 4,970 | 6,120 | 7,320 | 8,220 | 9,270 | 11,340 | 12,630 | |||
| 25 | 3,500 | 4,450 | 5,220 | 6,170 | 7,510 | 9,240 | 10,490 | 11,870 | 14,150 | 17,170 | |||
| 30 | 3,730 | 5,040 | 6,120 | 6,940 | 9,060 | 10,590 | 12,220 | 14,690 | 17,800 | 21,740 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| SFIG | 12 | 890 | 1,090 | 1,300 | 1,490 | 1,710 | 1,920 | 2,100 | 2,290 | 3,110 | 3,490 | 4,030 | 4,710 |
| 13 | 1,280 | 1,480 | 1,680 | 1,890 | 2,100 | 2,310 | 2,510 | 2,700 | 3,550 | 3,920 | 4,530 | 5,280 | |
| 15 | 1,300 | 1,510 | 1,730 | 1,950 | 2,180 | 2,420 | 2,600 | 2,800 | 3,680 | 4,070 | 4,700 | 5,490 | |
| 16 | 1,300 | 1,510 | 1,730 | 1,950 | 2,180 | 2,420 | 2,600 | 2,800 | 3,680 | 4,070 | 4,700 | 5,490 | |
| 18 | 1,350 | 1,600 | 1,840 | 2,080 | 2,300 | 2,510 | 2,720 | 2,940 | 3,850 | 4,260 | 4,690 | 5,480 | |
| 20 | 1,350 | 1,600 | 1,840 | 2,080 | 2,300 | 2,510 | 2,720 | 2,940 | 3,850 | 4,260 | 4,690 | 5,480 | |
| 25 | 2,080 | 2,390 | 2,710 | 3,020 | 3,360 | 3,690 | 3,960 | 4,230 | 5,250 | 5,780 | 6,340 | 7,400 | |
| 30 | 2,180 | 2,560 | 2,920 | 3,290 | 3,600 | 3,920 | 4,230 | 4,550 | 5,660 | 6,320 | 7,570 | 9,100 | |
| 35 | 2,900 | 3,080 | 3,230 | 3,570 | 3,960 | 4,330 | 4,900 | 5,450 | 6,890 | 7,950 | 9,230 | 11,090 | |
| 40 | 2,970 | 3,190 | 3,400 | 3,740 | 4,230 | 4,770 | 5,300 | 5,830 | 7,440 | 8,610 | 10,000 | 12,020 | |
| 50 | 3,690 | 4,050 | 4,610 | 5,160 | 5,790 | 6,410 | 7,300 | 8,180 | 10,350 | 12,060 | 14,080 | 17,010 | |
| SSFIG | 12 | 1,060 | 1,340 | 1,640 | 1,920 | 2,250 | 2,560 | 3,070 | 3,570 | 4,620 | 5,940 | 6,980 | 9,860 |
| 13 | 1,450 | 1,730 | 2,020 | 2,310 | 2,630 | 2,940 | 3,450 | 3,950 | 4,990 | 6,310 | 7,410 | 10,120 | |
| 15 | 1,550 | 1,890 | 2,230 | 2,560 | 2,850 | 3,120 | 3,680 | 4,230 | 5,340 | 6,490 | 7,610 | 9,590 | |
| 16 | 1,550 | 1,890 | 2,230 | 2,560 | 2,850 | 3,120 | 3,680 | 4,230 | 5,340 | 6,490 | 7,610 | 8,940 | |
| 18 | 1,660 | 2,050 | 2,440 | 2,840 | 3,140 | 3,430 | 4,040 | 4,640 | 5,860 | 7,050 | 8,260 | 9,700 | |
| 20 | 1,660 | 2,050 | 2,440 | 2,840 | 3,140 | 3,430 | 4,040 | 4,640 | 5,860 | 7,050 | 8,260 | 9,700 | |
| 25 | 2,310 | 2,740 | 3,160 | 3,590 | 3,940 | 4,270 | 4,970 | 5,650 | 7,020 | 8,410 | 9,830 | 11,490 | |
| 30 | 2,390 | 2,870 | 3,340 | 3,810 | 4,180 | 4,550 | 5,390 | 6,230 | 7,830 | 9,370 | 10,960 | 13,350 | |
| 35 | 3,280 | 3,760 | 4,130 | 4,490 | 5,240 | 5,970 | 6,840 | 7,690 | 9,600 | 11,300 | 13,010 | 15,600 | |
| 40 | 3,600 | 4,260 | 4,810 | 5,340 | 6,110 | 6,870 | 7,940 | 9,020 | 11,430 | 13,590 | 15,740 | 19,020 | |
| 50 | 5,100 | 5,100 | 5,840 | 6,560 | 7,720 | 8,870 | 10,370 | 11,870 | 15,390 | 18,490 | 21,570 | 26,230 | |
| PSFIG | 12 | 1,010 | 1,260 | 1,520 | 1,790 | 2,050 | 2,310 | 2,550 | 2,780 | 3,840 | 4,320 | 5,040 | 5,880 |
| 13 | 1,400 | 1,660 | 1,920 | 2,180 | 2,460 | 2,730 | 2,980 | 3,210 | 4,310 | 4,780 | 5,580 | 6,510 | |
| 15 | 1,420 | 1,690 | 1,960 | 2,240 | 2,530 | 2,820 | 3,070 | 3,320 | 4,430 | 4,910 | 5,730 | 6,690 | |
| 16 | 1,420 | 1,690 | 1,960 | 2,240 | 2,530 | 2,820 | 3,070 | 3,320 | 4,430 | 4,910 | 5,730 | 6,690 | |
| 18 | 1,490 | 1,810 | 2,110 | 2,420 | 2,700 | 2,970 | 3,240 | 3,520 | 4,680 | 5,220 | 5,760 | 6,730 | |
| 20 | 1,490 | 1,810 | 2,110 | 2,420 | 2,700 | 2,970 | 3,240 | 3,520 | 4,680 | 5,220 | 5,760 | 6,730 | |
| 25 | 2,260 | 2,660 | 3,060 | 3,450 | 3,890 | 4,320 | 4,660 | 5,000 | 6,300 | 6,990 | 7,700 | 8,990 | |
| 30 | 2,390 | 2,860 | 3,330 | 3,800 | 4,200 | 4,610 | 5,020 | 5,420 | 6,840 | 7,680 | 9,280 | 11,250 | |
| 35 | 2,950 | 3,170 | 3,560 | 3,970 | 4,420 | 4,860 | 5,520 | 6,160 | 7,840 | 9,070 | 10,740 | 12,940 | |
| 40 | 3,060 | 3,330 | 3,750 | 4,180 | 4,700 | 5,200 | 5,940 | 6,660 | 8,490 | 9,890 | 11,510 | 13,890 | |
| 50 | 4,000 | 4,520 | 5,160 | 5,800 | 6,520 | 7,260 | 8,300 | 9,320 | 11,880 | 13,870 | 16,230 | 19,640 | |
| PSSFIG | 12 | 1,330 | 1,750 | 2,170 | 2,590 | 3,070 | 3,540 | 4,280 | 5,020 | 6,540 | 8,490 | 10,050 | 11,730 |
| 13 | 1,710 | 2,130 | 2,550 | 2,970 | 3,440 | 3,920 | 4,650 | 5,390 | 6,900 | 8,840 | 10,450 | 12,190 | |
| 15 | 1,890 | 2,400 | 2,910 | 3,420 | 3,830 | 4,250 | 5,090 | 5,920 | 7,600 | 9,310 | 11,000 | 12,840 | |
| 16 | 1,890 | 2,400 | 2,910 | 3,420 | 3,830 | 4,250 | 5,090 | 5,920 | 7,600 | 9,310 | 11,000 | 12,840 | |
| 18 | 2,030 | 2,600 | 3,180 | 3,760 | 4,200 | 4,640 | 5,520 | 6,410 | 8,190 | 9,930 | 11,730 | 13,690 | |
| 20 | 2,030 | 2,600 | 3,180 | 3,760 | 4,200 | 4,640 | 5,520 | 6,410 | 8,190 | 9,930 | 11,730 | 13,690 | |
| 25 | 2,730 | 3,370 | 4,010 | 4,640 | 5,160 | 5,660 | 6,690 | 7,720 | 9,750 | 11,810 | 13,920 | 16,240 | |
| 30 | 2,820 | 3,510 | 4,200 | 4,880 | 5,420 | 5,940 | 7,170 | 8,390 | 10,710 | 12,950 | 15,270 | 18,720 | |
| 35 | 3,610 | 4,280 | 4,830 | 5,540 | 6,490 | 7,600 | 8,870 | 10,130 | 12,980 | 15,510 | 18,030 | 21,870 | |
| 40 | 4,190 | 5,030 | 5,830 | 6,630 | 7,750 | 8,860 | 10,460 | 12,030 | 15,590 | 18,760 | 21,930 | 26,740 | |
| 50 | 6,120 | 6,120 | 7,190 | 8,250 | 9,950 | 11,640 | 13,850 | 16,040 | 21,230 | 25,770 | 30,280 | 37,120 | |
| RSFIG | 12 | 1,770 | 2,090 | 2,220 | 2,520 | 2,950 | 3,400 | 3,820 | 4,410 | 5,300 | 6,170 | － | － |
| 13 | 1,890 | 2,310 | 2,670 | 2,980 | 3,400 | 3,850 | 4,270 | 5,060 | 5,930 | 6,480 | |||
| 15 | 2,020 | 2,450 | 2,860 | 3,180 | 3,750 | 4,370 | 4,940 | 5,780 | 6,420 | 7,490 | |||
| 16 | 2,120 | 2,580 | 2,990 | 3,320 | 3,900 | 4,520 | 5,230 | 6,250 | 6,790 | 7,860 | |||
| 18 | 2,250 | 2,880 | 3,330 | 3,820 | 4,540 | 5,290 | 5,710 | 6,730 | 7,970 | 9,320 | |||
| 20 | 2,350 | 2,980 | 3,530 | 4,060 | 4,910 | 5,820 | 6,040 | 7,480 | 8,770 | 9,620 | |||
| 25 | 3,280 | 4,110 | 4,730 | 5,580 | 6,440 | 7,690 | 8,770 | 10,000 | 11,710 | 13,880 | |||
| 30 | 3,530 | 4,700 | 5,660 | 6,350 | 7,890 | 8,880 | 10,320 | 12,650 | 15,030 | 17,970 | |||
| RSSFIG | 12 | 1,940 | 2,340 | 2,550 | 2,950 | 3,490 | 4,040 | 4,790 | 5,690 | 6,810 | 8,630 | － | － |
| 13 | 2,270 | 2,670 | 3,000 | 3,400 | 3,930 | 4,480 | 5,220 | 6,310 | 7,370 | 8,870 | |||
| 15 | 2,370 | 2,820 | 3,350 | 3,790 | 4,410 | 5,070 | 6,010 | 7,200 | 8,090 | 9,900 | |||
| 16 | 2,370 | 2,960 | 3,500 | 3,930 | 4,560 | 5,220 | 6,300 | 7,680 | 8,460 | 10,280 | |||
| 18 | 2,460 | 3,330 | 3,930 | 4,580 | 5,380 | 6,220 | 7,350 | 8,430 | 9,980 | 12,110 | |||
| 20 | 2,660 | 3,430 | 4,040 | 4,820 | 5,750 | 6,740 | 7,890 | 9,180 | 10,770 | 12,400 | |||
| 25 | 3,510 | 4,450 | 5,180 | 6,140 | 7,010 | 8,270 | 9,780 | 11,410 | 13,480 | 16,520 | |||
| 30 | 3,740 | 5,010 | 6,080 | 6,880 | 8,460 | 9,510 | 11,480 | 14,330 | 17,200 | 21,010 | |||
■片端おねじ・軸径同寸
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| SFIN [ ! ]SFIQ | ＊12 | 890 | 1,110 | 1,310 | 1,520 | 1,750 | 1,970 | 2,190 | 2,400 | 3,400 | 3,840 | 4,250 | 4,970 |
| 13 | 1,250 | 1,450 | 1,640 | 1,830 | 2,040 | 2,250 | 2,460 | 2,670 | 3,570 | 3,990 | 4,410 | 5,160 | |
| 15 | 1,550 | 1,910 | 2,590 | 2,250 | 2,840 | 3,070 | 3,310 | 3,540 | 4,560 | 5,030 | 5,580 | 6,490 | |
| ＊16 | 1,550 | 1,910 | 2,590 | 2,250 | 2,840 | 3,070 | 3,310 | 3,540 | 4,560 | 5,030 | 5,580 | 6,510 | |
| 18 | 1,590 | 1,930 | 2,290 | 2,650 | 2,900 | 3,150 | 3,410 | 3,660 | 4,730 | 5,230 | 5,730 | 6,690 | |
| ＊20 | 1,590 | 1,930 | 2,290 | 2,650 | 2,900 | 3,150 | 3,410 | 3,660 | 4,730 | 5,230 | 5,730 | 6,700 | |
| 25 | 2,160 | 2,510 | 2,870 | 3,220 | 3,520 | 3,800 | 4,110 | 4,400 | 5,490 | 6,080 | 6,670 | 7,780 | |
| ＊30 | 2,250 | 2,650 | 3,050 | 3,440 | 3,810 | 4,160 | 4,530 | 4,880 | 6,150 | 6,890 | 7,580 | 9,110 | |
| 35 | 2,320 | 2,720 | 3,100 | 3,470 | 3,900 | 4,320 | 4,970 | 5,600 | 7,160 | 8,410 | 9,670 | 11,630 | |
| 40 | 2,400 | 2,880 | 3,280 | 3,690 | 4,180 | 4,660 | 5,380 | 6,080 | 7,790 | 9,190 | 10,580 | 12,760 | |
| 50 | 3,340 | 3,800 | 4,370 | 4,920 | 5,610 | 6,260 | 7,250 | 8,230 | 10,500 | 12,420 | 14,350 | 17,330 | |
| SSFIN [ ! ]SSFIQ | ＊12 | 1,190 | 1,530 | 1,880 | 2,240 | 2,630 | 3,020 | 3,640 | 4,260 | 5,510 | 7,130 | 8,880 | 11,950 |
| 13 | 1,520 | 1,850 | 2,160 | 2,490 | 2,860 | 3,220 | 3,800 | 4,370 | 5,630 | 7,270 | 9,050 | 12,130 | |
| 15 | 1,680 | 2,080 | 2,480 | 2,880 | 3,210 | 3,550 | 4,220 | 4,870 | 6,200 | 7,710 | 8,880 | 11,960 | |
| ＊16 | 1,680 | 2,080 | 2,480 | 2,880 | 3,210 | 3,550 | 4,220 | 4,870 | 6,200 | 7,710 | 8,880 | 10,250 | |
| 18 | 1,820 | 2,300 | 2,770 | 3,240 | 3,610 | 3,970 | 4,700 | 5,430 | 6,890 | 8,510 | 9,780 | 11,250 | |
| ＊20 | 1,820 | 2,300 | 2,770 | 3,240 | 3,610 | 3,970 | 4,700 | 5,430 | 6,890 | 8,510 | 9,780 | 11,250 | |
| 25 | 2,420 | 2,910 | 3,380 | 3,870 | 4,250 | 4,640 | 5,420 | 6,200 | 7,740 | 9,140 | 10,890 | 12,990 | |
| ＊30 | 2,600 | 3,180 | 3,760 | 4,330 | 4,830 | 5,320 | 6,300 | 7,290 | 9,220 | 11,110 | 13,050 | 15,960 | |
| 35 | 2,700 | 3,230 | 3,900 | 4,480 | 5,010 | 5,410 | 6,530 | 7,560 | 9,560 | 11,520 | 13,530 | 16,550 | |
| 40 | 3,110 | 3,690 | 4,220 | 4,770 | 5,520 | 6,280 | 7,360 | 8,430 | 10,860 | 13,000 | 15,150 | 18,430 | |
| 50 | 4,520 | 4,710 | 5,520 | 6,320 | 7,220 | 8,280 | 9,790 | 11,280 | 14,810 | 17,890 | 20,970 | 25,630 | |
| PSFIN [ ! ]PSFIQ | ＊12 | 1,050 | 1,330 | 1,610 | 1,900 | 2,230 | 2,540 | 3,030 | 3,530 | 4,550 | 5,850 | 7,120 | 8,310 |
| 13 | 1,390 | 1,650 | 1,900 | 2,160 | 2,460 | 2,750 | 3,200 | 3,650 | 4,590 | 5,940 | 7,220 | 8,430 | |
| 15 | 1,530 | 1,860 | 2,190 | 2,520 | 2,790 | 3,060 | 3,600 | 4,140 | 5,210 | 6,320 | 7,410 | 8,960 | |
| ＊16 | 1,530 | 1,860 | 2,190 | 2,520 | 2,790 | 3,060 | 3,600 | 4,140 | 5,210 | 6,320 | 7,410 | 8,650 | |
| 18 | 1,650 | 2,040 | 2,430 | 2,810 | 3,110 | 3,400 | 4,000 | 4,590 | 5,790 | 6,970 | 8,150 | 9,510 | |
| ＊20 | 1,650 | 2,040 | 2,430 | 2,810 | 3,110 | 3,400 | 4,000 | 4,590 | 5,790 | 6,970 | 8,150 | 9,510 | |
| 25 | 2,240 | 2,630 | 3,000 | 3,400 | 3,720 | 4,020 | 4,650 | 5,270 | 6,520 | 7,770 | 9,050 | 10,560 | |
| ＊30 | 2,370 | 2,820 | 3,280 | 3,740 | 4,140 | 4,530 | 5,300 | 6,080 | 7,620 | 9,110 | 10,670 | 12,530 | |
| 35 | 2,380 | 2,820 | 3,300 | 3,760 | 4,160 | 4,550 | 5,330 | 6,110 | 7,670 | 9,160 | 10,720 | 12,660 | |
| 40 | 2,490 | 2,980 | 3,410 | 3,840 | 4,390 | 4,920 | 5,690 | 6,460 | 8,320 | 9,840 | 11,340 | 13,680 | |
| 50 | 3,470 | 3,940 | 4,540 | 5,130 | 5,880 | 6,600 | 7,670 | 8,720 | 11,190 | 13,260 | 15,340 | 18,530 | |
| PSSFIN [ ! ]PSSFIQ | ＊12 | 1,500 | 2,020 | 2,520 | 3,030 | 3,600 | 4,180 | 5,070 | 5,970 | 7,810 | 10,150 | 12,470 | 14,560 |
| 13 | 1,830 | 2,310 | 2,780 | 3,270 | 3,800 | 4,340 | 5,180 | 6,020 | 7,740 | 9,940 | 12,210 | 14,250 | |
| 15 | 2,050 | 2,640 | 3,210 | 3,800 | 4,290 | 4,780 | 5,740 | 6,720 | 8,650 | 10,620 | 12,570 | 15,200 | |
| ＊16 | 2,050 | 2,640 | 3,210 | 3,800 | 4,290 | 4,780 | 5,740 | 6,720 | 8,650 | 10,620 | 12,570 | 14,670 | |
| 18 | 2,260 | 2,940 | 3,640 | 4,330 | 4,860 | 5,390 | 6,450 | 7,510 | 9,640 | 11,740 | 13,840 | 16,150 | |
| ＊20 | 2,260 | 2,940 | 3,640 | 4,330 | 4,860 | 5,390 | 6,450 | 7,510 | 9,640 | 11,740 | 13,840 | 16,150 | |
| 25 | 2,880 | 3,590 | 4,310 | 5,020 | 5,580 | 6,140 | 7,290 | 8,440 | 10,720 | 12,990 | 15,340 | 17,900 | |
| ＊30 | 2,990 | 3,760 | 4,530 | 5,290 | 5,950 | 6,620 | 7,930 | 9,230 | 11,820 | 14,340 | 16,930 | 20,800 | |
| 35 | 3,340 | 4,030 | 4,700 | 5,640 | 6,530 | 7,430 | 8,860 | 10,280 | 13,230 | 16,000 | 18,820 | 23,070 | |
| 40 | 3,640 | 4,440 | 5,240 | 6,320 | 7,250 | 8,260 | 9,860 | 11,430 | 14,990 | 18,150 | 21,320 | 26,120 | |
| 50 | 5,530 | 5,970 | 7,070 | 8,150 | 9,370 | 11,060 | 13,260 | 15,460 | 20,630 | 25,170 | 29,680 | 36,520 | |
| RSFIN [ ! ]RSFIQ | ＊12 | 1,790 | 2,100 | 2,240 | 2,540 | 2,970 | 3,440 | 3,890 | － | － | － | － | － |
| 13 | 2,090 | 2,380 | 2,640 | 2,940 | 3,350 | 3,800 | 4,230 | ||||||
| 15 | 2,240 | 2,770 | 3,340 | 3,700 | 4,250 | 4,880 | 5,470 | ||||||
| ＊16 | 2,340 | 2,910 | 3,550 | 3,840 | 4,400 | 5,030 | 5,760 | ||||||
| 18 | 2,590 | 3,180 | 3,720 | 4,310 | 5,030 | 5,830 | 6,230 | ||||||
| ＊20 | 3,100 | 3,490 | 4,010 | 4,540 | 5,410 | 6,330 | 6,560 | ||||||
| 25 | 3,340 | 4,210 | 4,860 | 5,730 | 6,550 | 7,780 | 8,870 | ||||||
| ＊30 | 3,580 | 4,790 | 5,750 | 6,490 | 8,050 | 9,090 | 10,550 | ||||||
| RSSFIN [ ! ]RSSFIQ | ＊12 | 2,080 | 2,520 | 2,800 | 3,260 | 3,840 | 4,490 | 5,330 | － | － | － | － | － |
| 13 | 2,360 | 2,780 | 3,160 | 3,600 | 4,170 | 4,780 | 5,580 | ||||||
| 15 | 2,470 | 2,940 | 3,430 | 4,330 | 4,630 | 5,370 | 6,380 | ||||||
| ＊16 | 2,570 | 3,080 | 3,570 | 4,470 | 4,780 | 5,510 | 6,680 | ||||||
| 18 | 2,820 | 3,550 | 4,200 | 4,900 | 5,740 | 6,650 | 7,520 | ||||||
| ＊20 | 3,050 | 3,750 | 4,390 | 5,130 | 6,120 | 7,150 | 7,850 | ||||||
| 25 | 3,590 | 4,610 | 5,380 | 6,380 | 7,290 | 8,620 | 10,190 | ||||||
| ＊30 | 3,940 | 5,320 | 6,470 | 7,370 | 9,070 | 10,260 | 12,330 | ||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| PSGIT | 12 | 830 | 1,310 | 2,020 | 2,430 | 4,830 | 5,250 | 5,280 | 5,890 |
| 13 | 1,240 | 1,770 | 2,520 | 2,910 | 5,430 | 5,830 | 5,860 | 6,530 | |
| 15 | 1,250 | 1,820 | 2,600 | 3,010 | 5,580 | 6,030 | 6,740 | 7,880 | |
| 16 | 1,250 | 1,860 | 2,690 | 3,140 | 5,840 | 6,330 | 7,040 | 8,350 | |
| 18 | 1,250 | 1,870 | 2,700 | 3,260 | 6,050 | 6,570 | 7,260 | 8,510 | |
| 20 | 1,270 | 1,960 | 2,770 | 3,350 | 6,120 | 6,700 | 7,380 | 8,660 | |
| 25 | 1,890 | 2,670 | 3,850 | 4,490 | 6,620 | 7,560 | 8,510 | 10,480 | |
| 30 | 1,930 | 2,770 | 4,070 | 4,830 | 6,760 | 7,730 | 8,690 | 10,630 | |
| 35 | 2,480 | 2,920 | 4,180 | 5,000 | 7,880 | 8,670 | 9,740 | 11,770 | |
| 40 | 2,600 | 3,030 | 4,390 | 5,240 | 8,250 | 9,320 | 10,290 | 12,450 | |
| 50 | 3,120 | 3,910 | 5,800 | 7,060 | 10,920 | 12,320 | 13,600 | 16,460 | |
| PSSGIT | 18 | 2,120 | 2,930 | 4,500 | 5,300 | 7,340 | 8,560 | 10,030 | 11,900 |
| 20 | 2,120 | 2,930 | 4,500 | 5,300 | 7,340 | 8,560 | 10,030 | 11,900 | |
| 25 | 3,310 | 4,160 | 6,180 | 7,020 | 10,730 | 12,210 | 13,490 | 16,980 | |
| 30 | 3,380 | 4,320 | 6,520 | 7,540 | 11,580 | 13,210 | 14,750 | 19,200 | |
| 35 | 3,580 | 4,800 | 7,410 | 9,140 | 12,810 | 15,180 | 17,670 | 22,640 | |
| 40 | 4,000 | 5,390 | 8,070 | 10,040 | 14,110 | 15,920 | 18,670 | 25,030 | |
| 50 | 6,370 | 7,670 | 11,420 | 16,140 | 21,600 | 26,440 | 31,270 | 38,560 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| PSGIG | 12 | 1,010 | 1,690 | 2,520 | 2,850 | 5,090 | 5,410 | 5,540 | 6,170 |
| 13 | 1,400 | 2,130 | 3,020 | 3,330 | 5,700 | 5,990 | 6,140 | 6,840 | |
| 15 | 1,420 | 2,170 | 3,120 | 3,420 | 5,870 | 6,150 | 6,690 | 8,190 | |
| 16 | 1,420 | 2,230 | 3,220 | 3,570 | 6,140 | 6,470 | 7,410 | 8,650 | |
| 18 | 1,480 | 2,350 | 3,330 | 3,710 | 6,410 | 6,910 | 7,640 | 8,880 | |
| 20 | 1,520 | 2,480 | 3,440 | 3,850 | 6,600 | 7,020 | 7,840 | 9,160 | |
| 25 | 2,240 | 3,400 | 4,470 | 5,150 | 7,380 | 8,280 | 8,950 | 11,070 | |
| 30 | 2,370 | 3,710 | 4,750 | 5,460 | 7,830 | 8,790 | 9,490 | 11,750 | |
| 35 | 3,120 | 3,810 | 5,160 | 5,790 | 8,640 | 9,600 | 10,770 | 12,970 | |
| 40 | 3,260 | 4,010 | 5,490 | 6,080 | 9,280 | 10,370 | 11,470 | 13,820 | |
| 50 | 3,810 | 5,070 | 7,020 | 8,250 | 12,690 | 14,160 | 15,670 | 18,920 | |
| PSSGIG | 18 | 2,510 | 3,730 | 5,640 | 6,210 | 7,910 | 8,990 | 10,090 | 11,950 |
| 20 | 2,510 | 3,730 | 5,640 | 6,210 | 7,910 | 8,990 | 10,090 | 11,950 | |
| 25 | 3,910 | 5,300 | 7,910 | 8,560 | 11,850 | 13,140 | 14,250 | 17,940 | |
| 30 | 4,150 | 5,780 | 8,300 | 9,220 | 12,860 | 14,420 | 17,190 | 22,450 | |
| 35 | 4,360 | 5,880 | 8,510 | 10,140 | 14,130 | 16,590 | 19,360 | 24,740 | |
| 40 | 4,620 | 6,520 | 9,240 | 10,660 | 15,550 | 18,320 | 21,420 | 27,350 | |
| 50 | 7,070 | 9,510 | 13,980 | 16,830 | 23,980 | 27,130 | 31,960 | 42,680 | |
■片端おねじ軸径同寸
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| PSGIN [ ! ]PSGIQ | ＊12 | 1,050 | 1,790 | 2,740 | 3,390 | 4,310 | 5,390 | 5,960 | 6,960 |
| 13 | 1,390 | 2,110 | 3,020 | 3,570 | 5,680 | 7,110 | 7,860 | 9,190 | |
| 15 | 1,530 | 2,440 | 3,430 | 4,020 | 6,070 | 7,550 | 8,390 | 9,740 | |
| ＊16 | 1,530 | 2,490 | 3,550 | 4,190 | 6,280 | 7,860 | 8,700 | 10,160 | |
| 18 | 1,640 | 2,700 | 3,950 | 5,250 | 6,710 | 8,400 | 9,300 | 10,860 | |
| ＊20 | 1,670 | 2,730 | 4,080 | 5,360 | 6,980 | 9,360 | 10,350 | 12,020 | |
| 25 | 2,220 | 3,340 | 4,430 | 5,470 | 7,370 | 9,750 | 10,640 | 13,290 | |
| ＊30 | 2,350 | 3,440 | 4,700 | 5,820 | 7,900 | 10,140 | 11,300 | 14,110 | |
| 35 | 3,010 | 3,650 | 4,970 | 5,920 | 8,910 | 10,410 | 11,660 | 14,470 | |
| 40 | 3,120 | 3,780 | 5,220 | 6,200 | 9,590 | 10,870 | 12,440 | 14,970 | |
| 50 | 3,640 | 4,990 | 6,960 | 8,310 | 12,900 | 14,570 | 15,880 | 19,110 | |
| PSSGIN [ ! ]PSSGIQ | 18 | 2,770 | 4,280 | 6,500 | 7,650 | 9,780 | 12,010 | 14,260 | 16,890 |
| ＊20 | 2,770 | 4,280 | 6,500 | 7,650 | 9,780 | 12,010 | 14,260 | 16,890 | |
| 25 | 3,870 | 5,210 | 7,570 | 8,550 | 12,260 | 14,600 | 16,760 | 21,080 | |
| ＊30 | 4,110 | 5,690 | 8,420 | 9,730 | 14,340 | 17,120 | 19,750 | 25,000 | |
| 35 | 4,280 | 5,810 | 8,600 | 10,300 | 14,640 | 17,450 | 20,120 | 25,740 | |
| 40 | 4,640 | 6,420 | 9,310 | 11,420 | 16,210 | 19,380 | 22,390 | 28,610 | |
| 50 | 6,510 | 9,040 | 13,530 | 16,280 | 23,990 | 28,810 | 33,410 | 42,680 | |
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | 出荷日・価格 共にお見積り |
| 出荷日 | 通常 | ＋7日 | ||||
納期
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
●低温黒色クロムメッキ品
| 8 | 日目出荷 |
| 大 口 出荷日 | +7 | 日目出荷 | 数量 50～100 |
出荷日については、こちらをご覧ください。
概要・仕様
仕様・概要
使用例
■取扱上の注意
・インロー部図面
・インロー部寸法
[ ! ]
| D | N(選択) | V 穴径 | ℓ 穴深サ | |||||
| 12 | 4 | 8 | 9 | |||||
| 13 | 4 | 5 | 10 | 11 | ||||
| 15 | 4 | 5 | ||||||
| 16 | 4 | 5 | 6 | 12 | 13 | |||
| 18 | 4 | 5 | 6 | |||||
| 20 | 5 | 6 | 8 | 10 | 16 | 17 | ||
| 25 | 6 | 8 | 10 | 12 | 20 | 21 | ||
| 30 | 6 | 8 | 10 | 12 | ||||
[ ! ]精度穴インロー部は、R0.3以下で仕上げております。
組付け時の相手側の仕上げがC0.4以上必要です。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
シャフト めねじインローのレビュー
高評価レビュー
サイズ、長さ、材質が豊富で助かります。
社内製作よりコストを抑えられます。
サイズ、長さ、材質が豊富で助かります。
社内製作よりコストを抑えられます。
治具の回転機構に追加工をして使用しています。
種類が豊富で非常に助かります。
精度もイイです。
リニアシャフトカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
