ミスミ

ミスミ

高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－

高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

スパナ溝付きで、先端フラットでの調整もしくは先端にピンを取り付けて、位置決めも...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定41件の候補があります。

Loading...

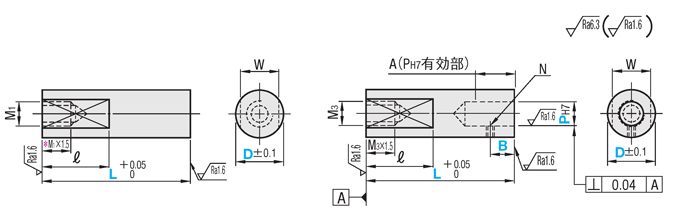

外形図・規格表

■フラットタイプ
●めねじ
■先端止めねじタイプ
●めねじ
＊D8の時、L寸15までは
M×1.2になります。
[ ! ]同一注文の場合、L寸法のバラツキは0.02以内に仕上げます。

[ M ]材質[ S ]表面処理[ H ]硬度フラット先端止めねじ
めねじめねじ
①S45C相当四三酸化鉄皮膜−STPBB−
②S45C相当硬質クロムメッキメッキ硬度 750HV～STPBR−
③S45C相当四三酸化鉄皮膜焼入硬度 45〜50HRCSTPBHB−
④S45C相当硬質クロムメッキ焼入硬度 45〜50HRC
メッキ硬度 750HV～		STPBHR−
⑤SUS304−−STPBSUSPFBSU
⑥SUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRCSTPBC−

規格表

型式−L−P−B
STPBB10
SPFBSU12		−
−		L20.03
L30.01
−
P6
−
B5		(フラットタイプ)
(先端止めねじタイプ)
◆めねじ・おねじ
　推奨締付トルク（参考値）
M(並目)締付トルク
N・cm
M398
M4225
M5461
M6784
M81911
M103783
M126605
M1616366
M2032928
[ ! ]焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
■フラットタイプ
型式L
指定0.01mm単位		M1
(並目)		Wℓ
TypeD
めねじ
STPBB
STPBR
STPBHB
STPBHR
STPBSU
STPBC		610.00〜50.00M358
8M578
1020.00〜80.00M588
12M51010
15M81310
20M81710
■先端止めねじタイプ
型式L
指定0.01mm単位		P
選択		B
指定0.5mm単位		WℓAM3
(並目)		N
(並目)
TypeD
めねじ
SPFBSU		1230.00〜80.0064.0〜6.0101010M5M3
1540.00〜80.0085.0〜10.0131015M8M4
2045.00〜80.0010 125.0〜15.0171020M8M4
2550.00〜80.0012 165.0〜19.0201224M10M4
3065.00〜80.0016 205.0〜23.0241828M16M4

型番リスト

表示件数:
  1. 1
型番
先端 形状
材質
詳細材質
表面処理
焼入れ
硬度
外径 D(mm)
B(mm)
L(mm)
P(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
先端止めねじ
[ステンレス] SUS304
SUS304
なし
なし
なし
12
4 ～ 6
30 ～ 80
6
SUS304
-
10

1個

-( - )

5日目

先端止めねじ
[ステンレス] SUS304
SUS304
なし
なし
なし
15
5 ～ 10
40 ～ 80
8
SUS304
-
10

1個

-( - )

5日目

先端止めねじ
[ステンレス] SUS304
SUS304
なし
なし
なし
20
5 ～ 15
45 ～ 80
10 ～ 12
SUS304
-
10

1個

-( - )

5日目

先端止めねじ
[ステンレス] SUS304
SUS304
なし
なし
なし
25
5 ～ 19
50 ～ 80
12 ～ 16
SUS304
-
10

1個

-( - )

5日目

先端止めねじ
[ステンレス] SUS304
SUS304
なし
なし
なし
30
5 ～ 23
65 ～ 80
16 ～ 20
SUS304
-
10

1個

-( - )

5日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
6
-
10 ～ 50
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
8
-
10 ～ 50
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
10
-
20 ～ 80
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
12
-
20 ～ 80
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
15
-
20 ～ 80
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
20
-
20 ～ 80
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
6
-
10 ～ 50
-
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
8
-
10 ～ 50
-
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
10
-
20 ～ 80
-
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
12
-
20 ～ 80
-
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
15
-
20 ～ 80
-
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
20
-
20 ～ 80
-
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
6
-
10 ～ 50
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
8
-
10 ～ 50
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
10
-
20 ～ 80
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
12
-
20 ～ 80
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
15
-
20 ～ 80
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
20
-
20 ～ 80
-
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

2日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
6
-
10 ～ 50
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
8
-
10 ～ 50
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
10
-
20 ～ 80
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
12
-
20 ～ 80
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
15
-
20 ～ 80
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
20
-
20 ～ 80
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
6
-
10 ～ 50
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
8
-
10 ～ 50
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
10
-
20 ～ 80
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
12
-
20 ～ 80
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
15
-
20 ～ 80
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
20
-
20 ～ 80
-
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

フラット
[ステンレス] SUS304
SUS304
なし
なし
なし
6
-
10 ～ 50
-
SUS304
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS304
SUS304
なし
なし
なし
8
-
10 ～ 50
-
SUS304
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS304
SUS304
なし
なし
なし
10
-
20 ～ 80
-
SUS304
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS304
SUS304
なし
なし
なし
12
-
20 ～ 80
-
SUS304
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS304
SUS304
なし
なし
なし
15
-
20 ～ 80
-
SUS304
-
10

1個

-( - )

2日目

フラット
[ステンレス] SUS304
SUS304
なし
なし
なし
20
-
20 ～ 80
-
SUS304
-
10

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

スパナ溝付きで、先端フラットでの調整もしくは先端にピンを取り付けて、位置決めも可能です。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■フラットタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D￥基準単価　めねじ
①
STPBB		②
STPBR		③
STPBHB		④
STPBHR		⑤
STPBSU		⑥
STPBC
67007909101,0001,1001,160
87408209501,0301,1201,190
107708509701,0501,1401,220
127908701,0001,0801,1801,250
158609301,0601,1301,2401,310
209301,0201,1301,2201,3101,400
■先端止めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価　先端止めねじ
TypeDめねじタイプ
⑤
SPFBSU
めねじ
SPFBSU		121,620
151,700
201,850
252,270
302,630
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～1920～3435～4950～100101～200201〜
値引率基準単価5%10%18%18%お見積り
出荷日通常＋7日
[ ! ]先端止めねじタイプは、
31コ〜お見積となります
[ ! ]表示数量超えはWOSにて
ご確認ください。

納期

●フラットタイプ硬質クロムメッキ品以外
 2 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]硬質クロムメッキ品はストーク適用不可

●フラットタイプ硬質クロムメッキ品
 3 日目出荷

●先端止めねじタイプ
 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－

高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－

    【クリーン洗浄品】高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－

    【クリーン洗浄品】高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－

      高さ調整ピン　フラットタイプ・先端止めねじタイプ　－おねじ－

      高さ調整ピン　フラットタイプ・先端止めねじタイプ　－おねじ－

        【クリーン洗浄品】高さ調整ピン　フラットタイプ　－おねじ－

        【クリーン洗浄品】高さ調整ピン　フラットタイプ　－おねじ－

          高さ調整ピン　六角タイプ　－高精度めねじタイプー

          高さ調整ピン　六角タイプ　－高精度めねじタイプー

            支柱ピン　先端形状選択タイプ　-めねじ-

            支柱ピン　先端形状選択タイプ　-めねじ-

              【クリーン洗浄品】高さ調整ピン　六角タイプ　－高精度めねじタイプー

              【クリーン洗浄品】高さ調整ピン　六角タイプ　－高精度めねじタイプー

                高さ調整ピン　ツバ付　おねじタイプ

                高さ調整ピン　ツバ付　おねじタイプ

                  小径高さ調整ピン　おねじタイプ

                  小径高さ調整ピン　おねじタイプ

                    【クリーン洗浄品】高さ調整ピン　二面幅　めねじタイプ

                    【クリーン洗浄品】高さ調整ピン　二面幅　めねじタイプ

                      高さ調整ピン　六角タイプ　－中精度めねじタイプー

                      高さ調整ピン　六角タイプ　－中精度めねじタイプー

                        【クリーン洗浄品】支柱ピン　先端形状選択タイプ　-めねじ-

                        【クリーン洗浄品】支柱ピン　先端形状選択タイプ　-めねじ-

                          支柱ピン　段付タイプ　-めねじ-

                          支柱ピン　段付タイプ　-めねじ-
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   5日目～   2日目～   5日目～   3日目～   2日目～   6日目   2日目～   2日目   5日目～   3日目～   5日目～   2日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし
                            形状 支柱ピン 支柱ピン 支柱ピン 支柱ピン 高さ調整ピン 支柱ピン 高さ調整ピン 高さ調整ピン 高さ調整ピン 高さ調整ピン 高さ調整ピン 支柱ピン 支柱ピン
                            固定方法 めねじ めねじ おねじ おねじ めねじ めねじ めねじ おねじ おねじ めねじ めねじ めねじ めねじ
                            高さ公差 0/+0.05 0/+0.05 0/+0.05 0/+0.05 0/+0.01 0/+0.05 0/+0.01 0/+0.01 0/+0.01 0/+0.01 0/+0.05 0/+0.05 0/+0.05

                            高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－のレビュー

                            評価 4.5 平均満足度：4.5 4件のレビュー
                            1. 星５
                              75%
                            2. 星４
                              0%
                            3. 星３
                              25%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            部品の受けﾋﾟﾝとして
                            評価 5.0満足度：5.02021/11/16
                            凹凸のあるワークの受けﾋﾟﾝとして使用しました。高さの精度管理されていて、工具用のカットもあり、組立にも最適でした

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決めの基準ピンに使用
                            評価 5.0満足度：5.02020/12/22
                            製品加工時の位置決めピンとして使用しました。
                            焼入れの為、黒染めでも錆びにくく精度も安定しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            装置の位置決めに
                            評価 5.0満足度：5.02019/10/07
                            装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            製品の支持
                            評価 3.0満足度：3.02019/05/24
                            製品を受ける冶具の支柱に使用しました。製品受けはSUSで、製品穴は樹脂ピンを刺すという仕様でしたので先端止めねじタイプを使用しました。ただし、長さの最小値が大きかったので旋盤で追加工の必要がありました、

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            高さ調整ピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
