仕様・寸法を表示する

追加工・オプション

ミスミ

アルミナ被膜ピンおねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1833

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

耐摩耗性、絶縁性に優れているため、スポット溶接に適しています。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
基本形状：

治具ピンツバ付
導入側先端タイプ：

先端R（B形状）
取付側形状：

おねじ
材質：

特殊ステンレス
熱処理：

なし
同軸度：

その他 φ0.05
導入側公差：

並級 0/-0.05
表面処理：

アルミナ皮膜
材質証明書：

対象
材質証明書：材質：

特殊ステンレス(KCF)
材質証明書：表面処理：

アルミナ皮膜

(i)ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定10件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

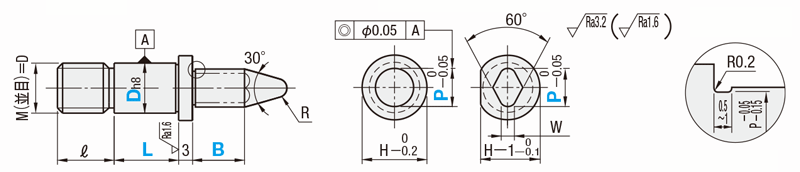

外形図・規格表

(丸)

(ダイヤ)

研磨逃げ溝

[ ! ]逃げ部寸法は参考値になります。
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。

おねじ	形状	[ M ]材質	[ S ]表面処理	[ H ]硬度
Z−LANA	丸	特殊ステンレス (KCF)	アルミナ皮膜	1300HV程度 (内部200HV程度)
Z−LAND	ダイヤ	特殊ステンレス (KCF)	アルミナ皮膜	1300HV程度 (内部200HV程度)

規格表

型式		−	P	−	B	−	L

Type	D
Z－LANA	10	−	P7.8	−	B6	−	L10

型式			P 指定0.1mm単位	B 指定1mm単位	L 選択			ℓ	H	R	W
Type	D_h8		P 指定0.1mm単位	B 指定1mm単位	L 選択			ℓ	H	R	W
おねじ (丸) Z−LANA (ダイヤ) Z−LAND	8	0 − 0.022	3.0〜 9.0	5〜30 (B≦P×4)	5	12	15	10	11	1.5	1〜2
	10	0 − 0.022	5.0〜12.0		10	12	15	12	13	2	2〜3
	10T	0 − 0.022	5.0〜12.0		10	12	15	18	13	2	2〜3
	12	0 − 0.027	9.0〜13.0		12	15	18	15	15	3	4
	16	0 − 0.027	13.0〜16.0		15	18	20	18	19	4	5

[ ! ]W寸法　D8：P＞5.0の時、W＝2　D10・10T：P＞7.0の時、W＝3

＊締付トルク（参考値）は、技術データ>> こちらになります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

■特性比較（参考）

	特殊ステンレス KCF (アルミナ皮膜処理後)	ステンレス SUS304	セラミックス A1203	ナイロン	ベークライト (紙系)	ベークライト (布系)
固有抵抗(Ω)	2×10⁸	72×10⁻⁶	10¹⁴	5×10¹²	10¹⁰	10¹²
絶縁破壊電圧(V)	150	−	10⁴	1.9×10⁴	−	−
引張り強さ(MPa)	421	520	−	88	80	100
伸び(％)	10	40	−	50	2	2
曲げ強度(MPa)	−	−	350	103	180	160
ビッカース硬さ (HV)	表面1300 内部200	200	1400	−	−	−
絶縁特性	○	×	◎	◎	◎	◎
耐熱性	○	○	◎	×	△	△
加工性	○	○	×	○	○	○
コスト	○	◎	×	○	○	○

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

廻り止め位置変更

規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。

[ ! ]ダイヤ形状のみ適用

Z-LAND10-P7.8-B6-L10-KC

200

廻り止め加工

一面加工を行います。

[ ! ]H-P≧2
[ ! ]丸形状のみ適用

Z-LANA10-P7.8-B6-L10-KD

200

スパナ掛加工

スパナ掛を追加工します。
指定方法：SC

H	11	13	15	19
H1	8	11	13	17

[ ! ]丸形状のみ適用

Z-LANA10-P7.8-B6-L10-SC

500

先端部角度変更

先端角度を変更します。
選択：60°、90°、120°
指定方法：RC60

ー

Z-LANA10-P7.8-B6-L10-RC60

200

ねじ径変更

ねじ径を変更します。
指定方法：MC8

[ ! ]D/3<M＜D、Mmin3
[ ! ]おねじタイプのみ適用

Z-LANA10-P7.8-B6-L10-MC8

200

RTC

つば上部R変更

逃げ溝加工を下記選択Rに変更します。
選択：R1、R2、R3
指定方法：RTC2

[ ! ]RTC≦(H-P)/2

Z-LANA10-P7.8-B6-L10-RTC1

無料

型番リスト

表示件数:

型番	導入側先端形状	取付側外径 D(φ)	導入側外径 P(φ)	B(mm)	L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

Z-LANA8-P[3-9/0.1]-B[5-30/1]-L[5,12,15]	丸	8	3 ～ 9	5 ～ 30	5 ～ 15	10	1個	-( - )	3日目
Z-LANA10-P[5-12/0.1]-B[5-30/1]-L[10,12,15]	丸	10	5 ～ 12	5 ～ 30	10 ～ 15	10	1個	-( - )	3日目
Z-LANA10T-P[5-12/0.1]-B[5-30/1]-L[10,12,15]	丸	10T	5 ～ 12	5 ～ 30	10 ～ 15	10	1個	-( - )	3日目
Z-LANA12-P[9-13/0.1]-B[5-30/1]-L[12,15,18]	丸	12	9 ～ 13	5 ～ 30	12 ～ 18	10	1個	-( - )	3日目
Z-LANA16-P[13-16/0.1]-B[5-30/1]-L[15,18,20]	丸	16	13 ～ 16	5 ～ 30	15 ～ 20	10	1個	-( - )	3日目
Z-LAND8-P[3-9/0.1]-B[5-30/1]-L[5,12,15]	ダイヤ	8	3 ～ 9	5 ～ 30	5 ～ 15	10	1個	-( - )	3日目
Z-LAND10-P[5-12/0.1]-B[5-30/1]-L[10,12,15]	ダイヤ	10	5 ～ 12	5 ～ 30	10 ～ 15	10	1個	-( - )	3日目
Z-LAND10T-P[5-12/0.1]-B[5-30/1]-L[10,12,15]	ダイヤ	10T	5 ～ 12	5 ～ 30	10 ～ 15	10	1個	-( - )	3日目
Z-LAND12-P[9-13/0.1]-B[5-30/1]-L[12,15,18]	ダイヤ	12	9 ～ 13	5 ～ 30	12 ～ 18	10	1個	-( - )	3日目
Z-LAND16-P[13-16/0.1]-B[5-30/1]-L[15,18,20]	ダイヤ	16	13 ～ 16	5 ～ 30	15 ～ 20	10	1個	-( - )	3日目

基本情報

耐摩耗性、絶縁性に優れているため、スポット溶接に適しています。

(i)ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	Z−LANA	Z−LAND
おねじ (丸) Z−LANA (ダイヤ) Z−LAND	8	5,030	6,540
	10	5,270	6,850
	10T	5,270	6,850
	12	5,750	7,410
	16	6,410	8,140

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口		大口	大口
数　量	1〜19	20〜29	30～50	51～
値引率	基準単価	5%	15%	お見積り
出荷日	通常		＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

大　口
出荷日

日目出荷

数量
30～50

[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

アルミナ皮膜ピン（材質：KCF）
断面図

深度5～10μmアルミナ皮膜層（HV1300程度）が形成されています。
アルミナ皮膜は、金属に比べ、耐摩耗性、絶縁性に優れています。
＊突起部を有するもので接触した場合、導通する可能性があります。

使用例

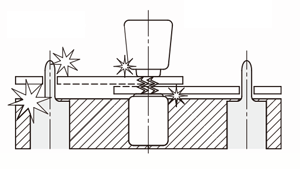

スパーク

スポット溶接

一般品

Z-LANA

スポット溶接に使う位置決めピンとして最適です。
溶接時には高電流が流れるので、ピンを使う事でスパークを防止します。
ピンとワークの間でスパークしてピンが摩耗し、位置決めができなくなったり
ワークの外観不良を防ぐ効果があります。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
