【エコノミーシリーズ】ステッピングモーター 86シリーズ

【エコノミーシリーズ】ステッピングモーター 86シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
7,360円 ～ 20,950円
税込価格
8,096円 ～ 23,045円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

型番

未確定9件の候補があります。

Loading...

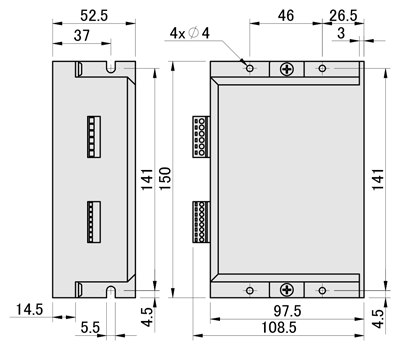

外形図

外形図
ドライバモータ
規格表
注文例型式+ドライバ型番
C-86STM01+DR86A
■セット
型式ドライバ型番ステップ角
(°)		L
(mm)		リード線
(本)		定格電流
（A/相）		励磁最大静止トルク
(N·m)		ロータ―慣性モーメント
(g·cm²)		ドライバ
出力電流(A)		ドライバ
電源電圧(V)		モータ質量
（g）		ドライバ質量
（g）		セット品
￥基準単価
Type
C－86STM01DR86A
(ドライバを含む場合のみ)		1.866443.510002.0～6VDC：
24～110
VAC：
20～80		1700504
¥14,430
C－86STM02764.519502300
¥15,170
C－86STM0311468.528003800
¥17,690
C－86STM041501240005200
¥20,950
[ ! ]ドライバ単体は別途購入できます。注文型式はC-DR86Aです。
[ ! ]付属するドライバの仕様、配線図の詳細はこちら
回転速度ートルク特性
規格表
注意事項
注意
1.ドライバの最大電流はモータの最大電流を超えないように設定してください。
2. ピッチは回転の滑らかさを調整することはできますが、精度を高めることはできません。
3. ステッピングモータはステッピングドライバと併用する必要があり、直接電源に接続することはできません。
4. ステッピングモータの表面温度は80～90℃でも全く問題ありません。
関連商品

型番リスト

表示件数:
  1. 1
型番
種類
電源
制御方法
角フランジ寸法(mm)
ステップ角(deg)
駆動方式
励磁最大静止トルク【詳細】(N･m)
ドライバ(本)
定格電流(A/相)
適用アクチュエータ
ローター慣性モーメント(g.cm²)
ステップ角(°)
ドライバー出力電流(A)
ドライバ電源圧力(v)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
モータ単体
二相
-
85.8
1.8
-
3.5
4
4
-
1000
1.8
-
-

1個

7,360円( 8,096円 )

9日目～

セット品
二相
オープンループ
85.8
1.8
バイポーラ
3.5
4
4
C-DR86A
1000
1.8
2.0-6
VDC24-110或いはVAC20-80

1個

14,430円( 15,873円 )

9日目～

モータ単体
二相
-
85.8
1.8
-
4.5
4
4
-
1950
1.8
-
-

1個

7,950円( 8,745円 )

9日目～

セット品
二相
オープンループ
85.8
1.8
バイポーラ
4.5
4
4
C-DR86A
1950
1.8
2.0-6
VDC24-110或いはVAC20-80

1個

15,170円( 16,687円 )

9日目～

モータ単体
二相
-
85.8
1.8
-
8.5
4
6
-
2800
1.8
-
-

1個

9,970円( 10,967円 )

9日目～

セット品
二相
オープンループ
85.8
1.8
バイポーラ
8.5
4
6
C-DR86A
2800
1.8
2.0-6
VDC24-110或いはVAC20-80

1個

17,690円( 19,459円 )

9日目～

モータ単体
二相
-
85.8
1.8
-
12
4
6
-
4000
1.8
-
-

1個

12,580円( 13,838円 )

9日目～

セット品
二相
オープンループ
85.8
1.8
バイポーラ
12
4
6
C-DR86A
4000
1.8
2.0-6
VDC24-110或いはVAC20-80

1個

20,950円( 23,045円 )

9日目～

ドライバ単体
-
オープンループ
-
-
バイポーラ
-
-
-
-
-
-
2.0-6
VDC24-110或いはVAC20-80

1個

11,650円( 12,815円 )

9日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

概要・仕様

■ドライバ各部の名称



■各部の概要説明

①表示灯の見方
   緑：電源表示灯、通電中は常時点灯
   赤：エラー表示灯、異常発生時に点灯

②指令接続端子
   PUL+/PUL-、DIR+/DIR-：パルス指令端子
   ENA+/ENA-：モータリリース指令。通常運転時には使用しません。モータ通電時（軸保持力あり）、信号受信時は軸がフリー状態となり、手で回すことができます（制御できません）

➂ピッチ数設定スイッチ
   ピッチ数（1回転に必要な指令パルス数）はSW5～8のON/OFF設定との組み合わせにより変ります。基本速度や操作性に影響します。

④モータ出力電流値設定スイッチ
   SW1～4のON/OFF設定と組み合わせることで出力電流値を設定できます。モータ出力は電流の増加につれて増大します。
   ※各モータの定格電流がこの設定値を上回ると、モータ破損（異常発熱、ステータの焼損等）の可能性が高くなります。

⑤モータ接続端子
   簡単な１：１の接続です。


⑥駆動電源端子
   GND＝0V、＋VDC＝DC24V
   ※推奨電源規格：DC24V

不具合内容考えられる原因着眼ポイントソリューション
ドライバのエラー表示灯が点灯（赤）電源電圧異常ドライバ位置①・⑥DC24Vの電源が正しく供給されていることを確保
モータ配線の不具合ドライバ位置⑤配線を点検
ドライバ・モータの破損ー正しく配線されたことを確認した後、モータやドライバの点検を行い、破損した場合は新品と交換
モータが作動しない停電ドライバ位置①・⑥電源表示灯が緑色に点灯しているかなどを確認。点灯していない場合は、電源配線を点検し、通電を復旧させる
パルス電流不足ドライバ位置②パルス電流値を7～16mAの範囲内に調整
ピッチ数の設定が大きすぎるドライバ位置➂ピッチ数を小さい値に設定する
電流値の設定が小さすぎるドライバ位置④適切な電流値に設定する
モータ軸がフリー状態になっているドライバ位置②ENA+/ENA-の接続を止める（または電源を切る）
モータの回転方向が違うモータ配線の不具合ドライバ位置⑤A+とA-を入れ替える(またはB+とB-を入れ替える)
位置決め異常
(指令より多い/少ない)		ノイズ干渉 ツイストペアシールドケーブルを使用する
シールドが接地していないドライバ位置②信号ケーブルのシールドを接地させる
ピッチ数の設定が異なるドライバ位置➂設定値を再確認する
電流値の設定が小さすぎるドライバ位置④適切な電流値に設定する
加速時にモータが停止する加速時間が短いー加速時間を長くする
負荷が大きすぎるー負荷を減らして再度運転してみるか、より大きなモータを使用する
電流値の設定が小さすぎるドライバ位置④適切な電流値に設定する
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
