ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】ステッピングモーター減速機付き 57シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 7,240円～ 14,070円

税込価格: 7,964円～ 15,477円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

電源：

二相
角フランジ寸法(mm)：

60
ステップ角(deg)：

1.8
減速機：

あり
ドライバ(本)：

4
定格電流(A/相)：

2.8
ステップ角(°)：

1.8

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

型番

未確定16件の候補があります。

My部品表保存

数量：
価格を確認

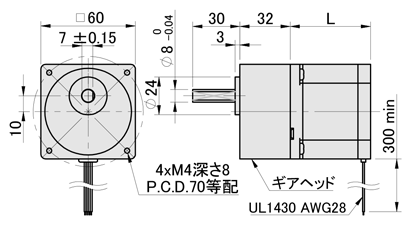

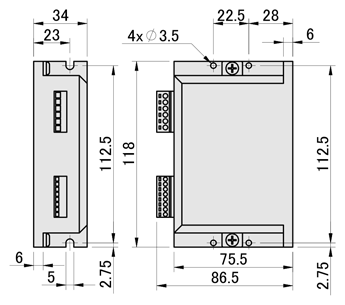

外形図

ドライバ	モータ

規格表

注文例	型式	-	減速比	+	ドライバ型番
注文例	C-57GSTM02	-	3	+	DR57A

型式	減速比	ドライバ型番	ステップ角 (°)	L (mm)	リード線 (本)	定格電流（A/相）	励磁最大静止トルク (N·m)	ロータ―慣性モーメント (g·cm²)	入力回転数が600rpmの場合電圧36V 電流2.8A			モータ質量（g）	ドライバ質量（g）	セット品￥基準単価
Type									出力トルク(N.m)	減速機効率	減速後トルク(N.m)
C－57GSTM02	3	DR57A (ドライバを含む場合のみ)	1.8	51	4	2.8	1	275	0.65	70%	1.4	1055	288	¥12,250
	7.5										3.4	1057		¥12,720
	10										4.6	1061		¥12,810
	15										6.8	1064		¥12,960
C－57GSTM04	3			76			1.89	480	0.7		1.5	1458		¥13,150
	7.5										3.7	1466		¥13,490
	10										4.9	1466		¥13,560
	15										7.4	1473		¥14,070

[ ! ]ドライバ単体は別途購入できます。注文型式はC-DR57Aです。
[ ! ]付属するドライバの仕様、配線図の詳細はこちら

回転速度ートルク特性(ステッピングモータのみ、ギアボックスは考慮されない)

注意事項

注意
1.ドライバの最大電流はモータの最大電流を超えないように設定してください。
2. ピッチは回転の滑らかさを調整することはできますが、精度を高めることはできません。
3. ステッピングモータはステッピングドライバと併用する必要があり、直接電源に接続することはできません。
4. ステッピングモータの表面温度は80～90℃でも全く問題ありません。

型番リスト

表示件数:

型番	種類	制御方法	駆動方式	励磁最大静止トルク【詳細】(N･m)	適用アクチュエータ	ローター慣性モーメント(g.cm²)	ドライバー出力電流(A)	ドライバ電源圧力(v)	減速比	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-57GSTM02-3	モータ単体	-	-	1	-	275	-	-	3	1個	7,240円( 7,964円 )	9日目～
C-57GSTM02-3+DR57A	セット品	オープンループ	バイポーラ	1	C-DR57A	275	1.0-4.3	VDC24-80或いはVAC20-60	3	1個	12,250円( 13,475円 )	9日目～
C-57GSTM02-7.5	モータ単体	-	-	1	-	275	-	-	7.5	1個	7,350円( 8,085円 )	9日目～
C-57GSTM02-7.5+DR57A	セット品	オープンループ	バイポーラ	1	C-DR57A	275	1.0-4.3	VDC24-80或いはVAC20-60	7.5	1個	12,720円( 13,992円 )	9日目～
C-57GSTM02-10	モータ単体	-	-	1	-	275	-	-	10	1個	7,680円( 8,448円 )	9日目～
C-57GSTM02-10+DR57A	セット品	オープンループ	バイポーラ	1	C-DR57A	275	1.0-4.3	VDC24-80或いはVAC20-60	10	1個	12,810円( 14,091円 )	9日目～
C-57GSTM02-15	モータ単体	-	-	1	-	275	-	-	15	1個	8,090円( 8,899円 )	9日目～
C-57GSTM02-15+DR57A	セット品	オープンループ	バイポーラ	1	C-DR57A	275	1.0-4.3	VDC24-80或いはVAC20-60	15	1個	12,960円( 14,256円 )	9日目～
C-57GSTM04-3	モータ単体	-	-	1.89	-	480	-	-	3	1個	7,950円( 8,745円 )	9日目～
C-57GSTM04-3+DR57A	セット品	オープンループ	バイポーラ	1.89	C-DR57A	480	1.0-4.3	VDC24-80或いはVAC20-60	3	1個	13,150円( 14,465円 )	9日目～
C-57GSTM04-7.5	モータ単体	-	-	1.89	-	480	-	-	7.5	1個	7,960円( 8,756円 )	9日目～
C-57GSTM04-7.5+DR57A	セット品	オープンループ	バイポーラ	1.89	C-DR57A	480	1.0-4.3	VDC24-80或いはVAC20-60	7.5	1個	13,490円( 14,839円 )	9日目～
C-57GSTM04-10	モータ単体	-	-	1.89	-	480	-	-	10	1個	8,010円( 8,811円 )	9日目～
C-57GSTM04-10+DR57A	セット品	オープンループ	バイポーラ	1.89	C-DR57A	480	1.0-4.3	VDC24-80或いはVAC20-60	10	1個	13,560円( 14,916円 )	9日目～
C-57GSTM04-15	モータ単体	-	-	1.89	-	480	-	-	15	1個	8,410円( 9,251円 )	9日目～
C-57GSTM04-15+DR57A	セット品	オープンループ	バイポーラ	1.89	C-DR57A	480	1.0-4.3	VDC24-80或いはVAC20-60	15	1個	14,070円( 15,477円 )	9日目～

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
