【エコノミーシリーズ】 研削ボールねじ 軸径φ6 リード1・2・6・10

【エコノミーシリーズ】 研削ボールねじ 軸径φ6 リード1・2・6・10

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 本商品は供給が不安定になっており、一時的に受注を停止しております。ご迷惑をおかけしますが類似品（BSX0601）をご検討ください。受注再開は24年10月頃を予定しております。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表

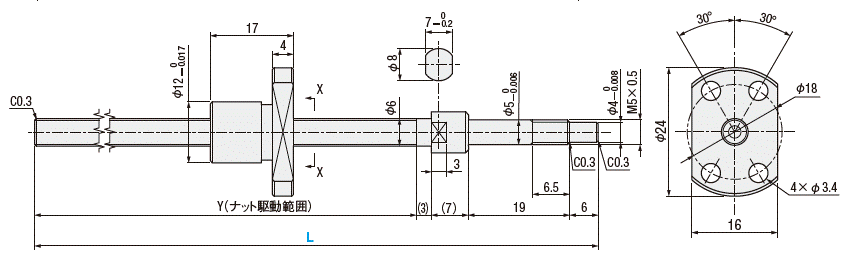

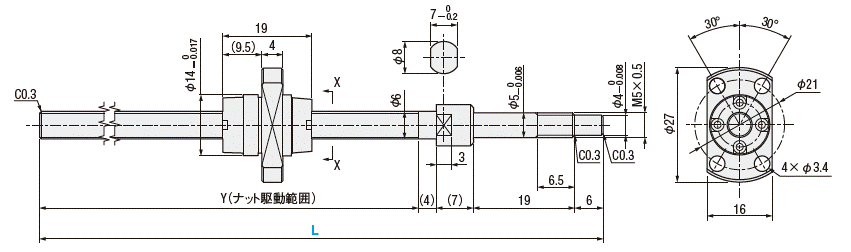

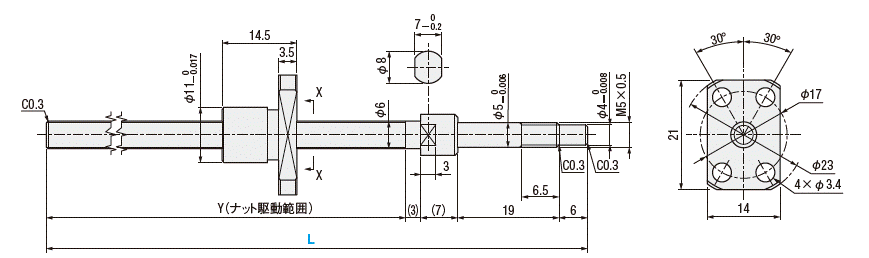

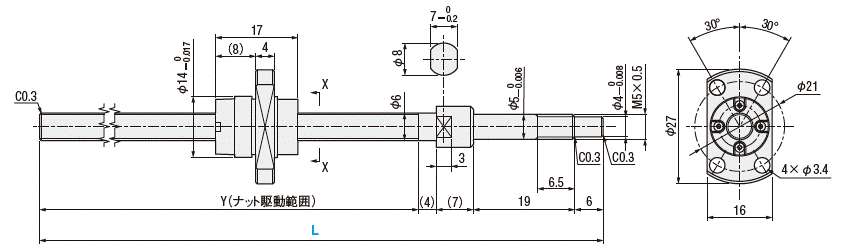

外形図
矢視X－X
EーKBS0601
矢視X－X
EーKBS0602
矢視X－X
EーKBS0606
矢視X－X
EーKBS0610

[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Type精度等級ねじ径リ－ドねじ軸ナット
[ M ]材質[ H ]硬度[ M ]材質[ H ]硬度
EーKBSC5相当61・2・6・10S55C相当高周波焼入
58～62HRC		SCM415H相当浸炭焼入
58～62HRC

注文例 型式（Type・ねじ軸外径・リ－ド）-L
  E-KBS0601-80
精度等級型番L
指定1mm単位		Y循環数基本定格荷重軸方向
すき間		ねじれ
方向
Typeねじ軸外径リ－ドC(動)kNCo(静)kN
C5相当E－KBS060160～155L－353巻1列0.560.950.005以下右
020.751.2
06L－363.2巻1列0.871.45
102.4巻1列0.951.6
[ ! ]本商品はRoHS保証外です。ご注意ください。
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
精度等級型番￥基準単価
Typeねじ軸外径リードL60～119L120～155
C5相当E－KBS0601
39,690
41,680
02
40,600
41,680
06
44,100
41,680
10
43,210
41,680
追加工 型式（Type・ねじ軸外径・リ－ド）-L-(RLC·TFC)
  E-KBS0601-80-RLC
追加工
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■支持側
AlterationsCodeSpec.￥/1Code
ナット向き変更
通常変更（支持側）（固定側）
RLCナットの向きを変更します。
指定方法 RLC		無 料
支持側軸端加工
TFC支持側軸端を加工します。
指定方法 TFC
dφ40
－0.01
d1φ3.7±0.03
ℓ5.35±0.05
ℓ10.5＋0.1
0
800
製品比較情報
■当社類似品とエコノミシリーズの比較
 当社類似品 精密ボールねじ
BSX0601		エコノミーシリーズ 研削ボールねじ
C－KBS0601
精度等級C3C5相当
ねじ軸材質SCM415S55C相当
ねじ軸硬度58〜62HRC58～62HRC
ナット材質SCM420SCM415H相当
ナット硬度58〜62HRC58～62HRC
ナット形状コンパクトナット
角フランジ		二面フランジ
基本定格荷重
動定格(kN)		0.550.56
基本定格荷重
静定格(kN)		1.150.95
軸方向すきま(mm)0(予圧品)0.005以下
RoHS10対応保証外

型番リスト

表示件数:
  1. 1
型番
リード(mm)
循環数(列×巻)
ねじ軸全長 L(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

E-KBS0601-[60-155/1]

1
1×3
60 ～ 155

1個

-( - )

-

  • 注文停止中

E-KBS0602-[60-155/1]

2
1×3
60 ～ 155

1個

-( - )

-

  • 注文停止中

E-KBS0606-[60-155/1]

6
-
60 ～ 155

1個

-( - )

-

  • 注文停止中

E-KBS0610-[60-155/1]

10
-
60 ～ 155

1個

-( - )

-

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 本商品は供給が不安定になっており、一時的に受注を停止しております。ご迷惑をおかけしますが類似品（BSX0601）をご検討ください。受注再開は24年10月頃を予定しております。
  • 当ページの価格表は24年3月時点の情報になります。
