【クリーン洗浄品】検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

【クリーン洗浄品】検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定12件の候補があります。

Loading...

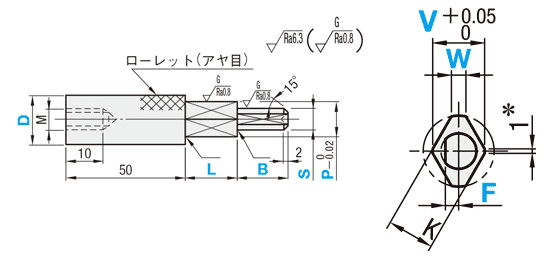

外形図・規格表

②先端欠円タイプ
　小頭型：D＝8～25

＊ダイヤ形状指定タイプのダイヤは、
1mmのフラット面があります。

[ ! ]1

[ ! ]2

[ ! ]2

[ ! ]3

[ ! ]本製品は製品全体に焼入が入ります。
[ ! ]1 持ち手を短くする場合は追加工ZCをご利用ください。
[ ! ]2 幅1mm程度のニゲ溝（深さ0.2mm程度）がつきます。ニゲ溝なしは追加工NMNをご利用ください。

[ ! ]3 K≧(S＋0.3)

指定したサイズが注文可能かWOSにて確認いただけます。

[ M ]材質先端欠円タイプ洗浄方法
TYPE
Sg6/F 0−0.03洗浄方法洗浄環境梱包形態梱包環境
SUS304SL-KJPGVS脱脂洗浄一般環境防錆梱包一般環境
SH-KJPGVS精密洗浄クラス1000脱気2重梱包クラス10
SHD-KJPGVS電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式(TYPE・D)−P−S−F−L−B−V−W
SL-KJPGVS16−P8.00−S4.00−F1.0−L10−B10−V7.0−W5.0
型式指定0.01mm単位指定0.1mm単位指定1mm単位指定0.1mm単位指定0.5mm単位M
先端欠円タイプDPS(P−1≧S)F(F＜S/2)LBV　P＞V
V≧S＋1		W(V＞W)
(Sg6/F 0−0.03)
SL-KJPGVS
SH-KJPGVS
SHD-KJPGVS		84.00〜 6.003.00〜 4.000.3〜 2.05〜105〜154.0〜 5.01.0〜 4.5M4
104.00〜 8.003.00〜 6.000.3〜 3.05〜25
L≦P×5		5〜25
B≦S×5		4.0〜 7.01.0〜 6.5M5
124.00〜10.003.00〜 8.000.3〜 4.04.0〜 9.01.0〜 8.5M5
168.00〜14.003.00〜12.000.5〜 6.04.0〜13.01.0〜12.5M5
2010.00〜18.005.00〜16.001.0〜 8.06.0〜17.01.0〜16.5M5
2515.00〜23.008.00〜21.002.0〜10.09.0〜22.01.0〜21.5M5
10L10.00〜16.005.00〜14.001.0〜 7.06.0〜15.01.0〜14.5M5
12L12.00〜20.006.00〜18.002.0〜 9.07.0〜19.01.0〜18.5M5
16L16.00〜25.008.00〜23.002.0〜11.09.0〜24.01.0〜23.5M5
20L20.00〜30.0010.00〜28.002.0〜14.011.0〜29.01.0〜28.5M5
[ ! ]ダイヤ部からS寸がはみ出ぬよう、V寸・W寸・S寸を選択してください。

追加工

型式−P−S−F−L−B−V−W−(CH・KH・PKC…etc.)
SL-KJPGVS16−P8.00−S4.00−F1.0−L10−B10−V7.0−W5.0−CH
AlterationsCodeSpec.￥/1Code
チェーン追加工
CH紛失防止用のチェーン(長さ600
mm)をゲージ本体にセットします。
[ ! ]チェーン単体のみはこちらをご利用ください。		500
P寸刻印
KHローレット部に平取りをして
P寸法を刻印します。(文字の向きは任意となります。)
[ NG ]持ち手長さ10は適用不可		300
AlterationsCodeSpec.￥/1Code
P寸公差変更
PKCP寸公差をg6に変更します。200
ニゲ溝なし追加工
NMNローレットとストレート部の間にあるニゲ溝をなしにします。
[ NG ]大頭型は適用不可		300
持ち手長さ変更
ZC持ち手長さ50を10,20,30,40に変更します。
指定方法 ZC20
[ ! ]持ち手長さ10および20は、
P≧5かつピン全長L＋B≦30
の場合のみ適用。
[ NG ]持ち手長さ10のときはタップ穴はつきません。
[ NG ]持ち手長さ10のときKHとの併用不可。		200
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
洗浄方法
外径D(φ)
B(mm)
F(mm)
L(mm)
P(mm)
S(mm)
V(mm)
W(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
精密洗浄
8
5 ～ 15
0 ～ 2
5 ～ 10
4 ～ 6
3 ～ 4
4 ～ 5
1 ～ 4
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
精密洗浄
10
5 ～ 25
0 ～ 3
5 ～ 25
4 ～ 8
3 ～ 6
4 ～ 7
1 ～ 6
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
精密洗浄
12
5 ～ 25
0 ～ 4
5 ～ 25
4 ～ 10
3 ～ 8
4 ～ 9
1 ～ 8
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
精密洗浄
16
5 ～ 25
0 ～ 6
5 ～ 25
8 ～ 14
3 ～ 12
4 ～ 13
1 ～ 12
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
精密洗浄
20
5 ～ 25
1 ～ 8
5 ～ 25
10 ～ 18
5 ～ 16
6 ～ 17
1 ～ 16
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
精密洗浄
25
5 ～ 25
2 ～ 10
5 ～ 25
15 ～ 23
8 ～ 21
9 ～ 22
1 ～ 21
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
電解研磨＋精密洗浄
8
5 ～ 15
0 ～ 2
5 ～ 10
4 ～ 6
3 ～ 4
4 ～ 5
1 ～ 4
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
電解研磨＋精密洗浄
10
5 ～ 25
0 ～ 3
5 ～ 25
4 ～ 8
3 ～ 6
4 ～ 7
1 ～ 6
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
電解研磨＋精密洗浄
12
5 ～ 25
0 ～ 4
5 ～ 25
4 ～ 10
3 ～ 8
4 ～ 9
1 ～ 8
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
電解研磨＋精密洗浄
16
5 ～ 25
0 ～ 6
5 ～ 25
8 ～ 14
3 ～ 12
4 ～ 13
1 ～ 12
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
電解研磨＋精密洗浄
20
5 ～ 25
1 ～ 8
5 ～ 25
10 ～ 18
5 ～ 16
6 ～ 17
1 ～ 16
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
電解研磨＋精密洗浄
25
5 ～ 25
2 ～ 10
5 ～ 25
15 ～ 23
8 ～ 21
9 ～ 22
1 ～ 21
10

1個

-( - )

6日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）：型番SHD-□□
商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境（目安）工程別
SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
SH-□□精密洗浄脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□電解研磨＋精密洗浄脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ワークの位置を決めたい場合にご利用できる、ダイヤ形状を指定する検査ピンです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

D先端欠円タイプ ￥基準単価
Sg6/F 0−0.03
SL-KJPGVSSH-KJPGVSSHD-KJPGVS
小頭型87,1908,1908,790
107,1908,1908,790
127,2908,2908,890
167,6008,6009,200
207,8108,8109,410
258,0409,0409,640
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～1920～3435～4950～99100～200201～
値引率基準単価15%20%28%40%お見積り
出荷日通常＋9日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
閉じる

あと9項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
