エアーインパクトレンチ ダブルハンマー No.GT-S32RW
- SALE 2025/03/31まで
- 通常単価(税別)
- 100,107円 97,884円
- 税込単価
- 110,118円 107,672円
強力で安定した締め付けの出来るダブルハンマー方式エアーインパクトレンチ。 【特...
エアーインパクトレンチ No.GT-S32RWの仕様
| 品番No. | 能力(mm) 普通ボルト径 | 実用トルク範囲 (N・m) | 最大トルク (N・m) | 無負荷回転速度 (rpm) | 空気消費量 (m3/min) | ホース継手 | 使用エアーホース 内径(mm) | 全長 (mm) | 重量 (kg) | 付属品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| コンセント | L型レンチ | ||||||||||
| GT-S32RW | 33 | 343～1,569 | 1801.2 | 3,600 | 1.0 | Rc1/2 | 12.7 | 380 | 12.2 | BPB-4 | H5,H6 |
- 使用空気圧力:0.6MPa。
- 全長、重量:付属品は含まない。
- 能力・トルク値は、参考目安表示。使用条件、状況によって変わります。
注意事項

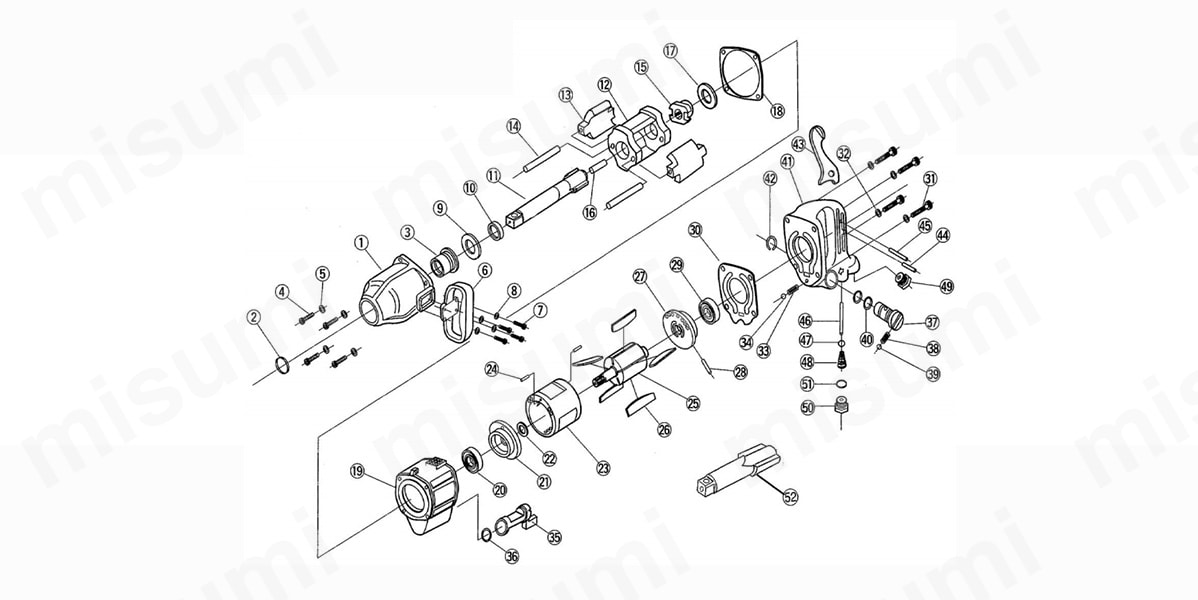

ご使用前には製品の取扱説明、注意事項を必ずお読みいただき、十分理解するまで製品の操作、先端工具の交換などは行わないでください。GT-S32RW型分解図
分解図
| 部品番号 | 部品名称 | サイズ | 1台数量 |
|---|---|---|---|
| 1 | ハンマーケースCP | 1 | |
| (2) | Oリング | ※NOK CO 7264A(部品番号3に内蔵) | 1 |
| (3) | ハンマーケース圧入ブッシュ | (部品番号1に内蔵) | 1 |
| 4 | 六角穴付きボルト | ※M8×35 | 4 |
| 5 | スプリングワッシャー | ※M8 | 4 |
| 6 | Dハンドル | 1 | |
| 7 | 六角穴付きボルト | ※M6×18 | 4 |
| 8 | スプリングワッシャー | ※M6 | 4 |
| 9 | スラストワッシャー | 1 | |
| 10 | アンビルブッシュ | 1 | |
| 11 | アンビル(ロング) | 1 | |
| 12 | ハンマーフレーム | 1 | |
| 13 | ハンマー | 2 | |
| 14 | ハンマーピン | 2 | |
| 15 | ドライバー | 1 | |
| 16 | パイロットピン | 1 | |
| 17 | スペーサー | 1 | |
| 18 | パッキング（前） | 1 | |
| 19 | モーターケースCP | 1 | |
| (20) | ベアリング | ※6205ZZ(部品番号21に内蔵) | 1 |
| (21) | エンドプレート(前)CP | (部品番号19に内蔵) | 1 |
| (22) | Oリング | ※P25(部位品番21に内蔵) | 1 |
| (23) | シリンダーCP | (部品番号19に内蔵) | 1 |
| (24) | シリンダー固定ピン | ※SP6×14(部品番号23に内蔵) | 2 |
| 25 | ローター | 1 | |
| 26 | ローター羽根 | 5 | |
| 27 | エンドプレート(後)CP | 1 | |
| (28) | エンドプレート固定ピン | ※SP4×10(部品番号27に内蔵) | 1 |
| (29) | ベアリング | ※6205(部品番号27に内蔵) | 1 |
| 30 | モーターケースパッキング（後） | 1 | |
| 31 | 六角穴付ボルト | ※M8×30 | 4 |
| 部品番号 | 部品名称 | サイズ | 1台数量 |
|---|---|---|---|
| 32 | スプリングワッシャー | ※M8 | 4 |
| (33) | 左右切替バルブ止スプリング | S3.8×7×0.5(部品番号41に内蔵) | 1 |
| (34) | 左右切替バルブ止ボール | ※4mm(部品番号41に内蔵) | 1 |
| 35 | 左右切替バルブ | 1 | |
| 36 | 左右切替バルブOリング | ※P18 | 1 |
| 37 | アジャストバルブCP | 1 | |
| (38) | アジャストバルブ止スプリング | S3.8×7×0.5(部品番号37に内蔵) | 1 |
| (39) | アジャストバルブ止ボール | ※4mm(部品番号37に内蔵) | 1 |
| 40 | アジャストバルブOリング | ※P16 | 2 |
| 40 | ハンドルCP | 1 | |
| 42 | ストップリング | ※ISTW22 | 1 |
| 43 | 始動レバー | 1 | |
| 44 | 始動レバー固定ピン | ※SP4×25 | 1 |
| 45 | 始動レバーピン | ※φ5×19.8 | 1 |
| 46 | スロットル | 1 | |
| 47 | 弁ボール | ※5/8 | 1 |
| 48 | スロットルスプリング | T9.5×26×1 | 1 |
| (49) | インレットブッシュ | (部品番号41に内蔵) | 1 |
| 50 | プラグ栓 | 1 | |
| 51 | プラグ栓Oリング | ※N20 | 1 |
| 52 | アンビル(ショート) | 1 |
詳細情報
基本情報
強力で安定した締め付けの出来るダブルハンマー方式エアーインパクトレンチ。
【特長】
・能力:普通ボルト径33mm。
・実用トルク範囲:343～1569N・m。
【用途】
・生産工場で使用。
類似品
この商品に近い類似品がありませんでした。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
エアーインパクトレンチ ダブルハンマー No.GT-S32RWの型番GTS32RWのページです。
型番GTS32RWに関する仕様情報を記載しております。
